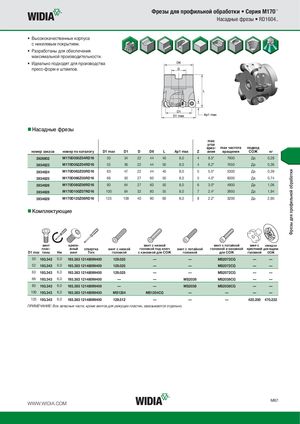

Каталог Widia фрезы со сменными пластинами 2016 - страница 273

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M170™ Насадные фрезы • RD1604.. • Высококачественные корпуса с никелевым покрытием. • Разработаны для обеспечения максимальной производительности. • Идеально подходят для производства пресс-форм и штампов. „Насадные фрезы max угол врез- max частота подвод номер заказа номер по каталогу D1 max D1 D D6 L Ap1 max Z ания вращения СОЖ кг 3926602 M170D050Z04RD16 50 34 22 44 40 8,0 4 8.5° 7900 Да 0,28 3934623 M170D052Z04RD16 52 36 22 44 50 8,0 4 8.2° 7650 Да 0,36 3934624 M170D063Z05RD16 63 47 22 44 40 8,0 5 5.5° 5300 Да 0,39 3934625 M170D066Z05RD16 66 50 27 60 50 8,0 5 4.0° 6000 Да 0,74 3934626 M170D080Z06RD16 80 64 27 60 50 8,0 6 3.0° 4900 Да 1,06 3934628 M170D100Z07RD16 100 84 32 80 55 8,0 7 2.4° 3950 Да 1,94 3934629 M170D125Z08RD16 125 109 40 90 60 8,0 8 2.2° 3200 Да 2,90 „Комплектующие винт крепе- винт с низкой винт с потайной винт с насад ка плас- жный oтвертка винт с низкой головкой под ключ винт с потайной головкой и канавкой крестовой для подачи D1 max тины Нм винт Torx головкой c канавкой для СОЖ головкой для СОЖ головкой СОЖ 50 193.343 6,0 193.383 12148099400 129.025 — — MS2072CG — — 52 193.343 6,0 193.383 12148099400 129.025 — — MS2072CG — — 63 193.343 6,0 193.383 12148099400 129.025 — — MS2072CG — — 66 193.343 6,0 193.383 12148099400 — — MS2038 MS2038CG — — 80 193.343 6,0 193.383 12148099400 — — MS2038 MS2038CG — — 100 193.343 6,0 193.383 12148099400 MS1254 MS1254CG — — — — 125 193.343 6,0 193.383 12148099400 129.512 — — — 420.200 470.232 ПРИМЕЧАНИЕ: Bсе запасные части, кроме винтов для режущих пластин, заказываются отдельно. WWW.WIDIA.COM M67
