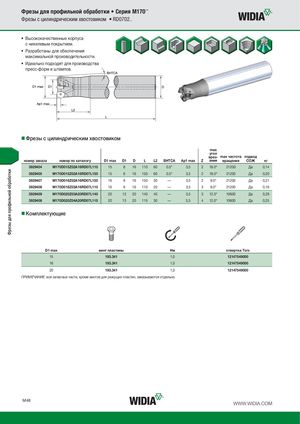

Каталог Widia фрезы со сменными пластинами 2016 - страница 254

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M170™ Фрезы с цилиндрическим хвостовиком • RD0702.. • Высококачественные корпуса с никелевым покрытием. • Разработаны для обеспечения максимальной производительности. • Идеально подходят для производства пресс-форм и штампов. „Фрезы с цилиндрическим хвостовиком max угол врез- max частота подвод номер заказа номер по каталогу D1 max D1 D L L2 BHTCA Ap1 max Z ания вращения СОЖ кг 3929404 M170D015Z02A16RD07L110 15 8 16 110 60 0.5° 3,5 2 18.0° 21200 Да 0,14 3929405 M170D015Z02A16RD07L150 15 8 16 150 60 0.5° 3,5 2 18.0° 21200 Да 0,20 3929407 M170D016Z02A16RD07L150 16 9 16 150 30 — 3,5 2 9.0° 21200 Да 0,21 3929406 M170D016Z03A16RD07L110 16 9 16 110 20 — 3,5 3 9.0° 21200 Да 0,16 3929409 M170D020Z03A20RD07L140 20 13 20 140 40 — 3,5 3 12.0° 10600 Да 0,29 3929408 M170D020Z04A20RD07L115 20 13 20 115 30 — 3,5 4 12.0° 10600 Да 0,25 „Комплектующие D1 max винт пластины Нм oтвертка Torx 15 193.341 1,0 12147549000 16 193.341 1,0 12147549000 20 193.341 1,0 12147549000 ПРИМЕЧАНИЕ: все запасные части, кроме винтов для режущих пластин, заказываются отдельно. M48 WWW.WIDIA.COM
