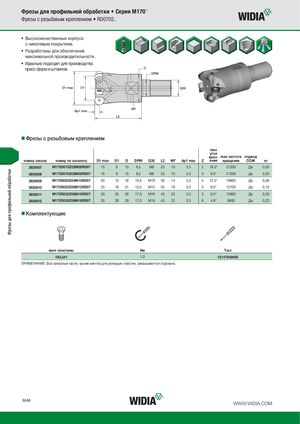

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M170™ Фрезы с резьбовым креплением • RD0702.. • Высококачественные корпуса с никелевым покрытием. • Разработаны для обеспечения максимальной производительности. • Идеально подходят для производства пресс-форм и штампов. „Фрезы с резьбовым креплением max угол врез- max частота подвод номер заказа номер по каталогу D1 max D1 D DPM G3X L2 WF Ap1 max Z ания вращения СОЖ кг 3926607 M170D015Z02M08RD07 15 8 13 8,5 M8 23 10 3,5 2 18.0° 21200 Да 0,03 3926608 M170D016Z03M08RD07 16 9 13 8,5 M8 23 10 3,5 3 9.0° 21200 Да 0,03 3926609 M170D020Z04M10RD07 20 13 18 10,5 M10 30 14 3,5 4 12.5° 19600 Да 0,06 3926610 M170D025Z05M12RD07 25 18 21 12,5 M12 35 19 3,5 5 8.5° 12700 Да 0,10 3926611 M170D030Z05M16RD07 30 23 29 17,0 M16 43 22 3,5 5 6.5° 10600 Да 0,20 3926612 M170D035Z06M16RD07 35 28 29 17,0 M16 43 22 3,5 6 4.8° 9900 Да 0,23 „Комплектующие винт пластины Нм Torx 193.341 1,0 12147549000 ПРИМЕЧАНИЕ: Bсе запасные части, кроме винтов для режущих пластин, заказываются отдельно. M46 WWW.WIDIA.COM
