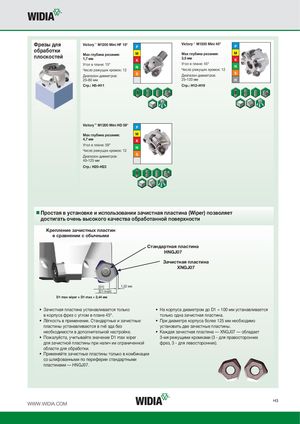

Каталог Widia фрезы со сменными пластинами 2016 - страница 25

Фрезы для Victory™ M1200 Mini HF 15°
P
Victory™ M1200 Mini 45°
P
обработки M Маx глубина резания: M
Маx глубина резания:
плоскостей 1,7 мм 3,5 мм K
K
Угол в плане: 15° Угол в плане: 45°
N N
Число режущих кромок: 12 Число режущих кромок: 12
S S
Диапазон диаметров: Диапазон диаметров:
25–80 мм 25–120 мм H
Стр.: H5–H11 Стр.: H12–H19


Victory™ M1200 Mini HD 59°
P
Маx глубина резания: M
4,7 мм K
Угол в плане: 59°
N
Число режущих кромок: 12
S
Диапазон диаметров:
40–125 мм
Стр.: H20–H23


„
Простая в установке и использовании зачистная пластина (Wiper) позволяет
достигать очень высокого качества обработанной поверхности
Крепление зачистных пластин
в сравнении с обычными
Стандартная пластина
HNGJ07
Зачистная пластина
XNGJ07

[D1] 1,22 мм
[D1 max]
D1 max wiper = D1 max + 2,44 мм

• Зачистная пластина устанавливается только • На корпуса диаметром до D1 = 100 мм устанавливается
в корпуса фрез с углом в плане 45°. только одна зачистная пластина.
• Лёгкость в применении. Стандартные и зачистные • При диаметре корпуса более 125 мм необходимо
пластины устанавливаются в гнё зда без установить две зачистные пластины.
необходимости в дополнительной настройке. • Каждая зачистная пластина — XNGJ07 — обладает
• Пожалуйста, учитывайте значение D1 max wiper 3-мя режущими кромками (3 - для правосторонних
для зачистной пластины при налич ии ограниченной фрез, 3 - для левосторонних).
области для обработки.
• Применяйте зачистные пластины только в комбинации
со шлифованными по периферии стандартными
пластинами — HNGJ07.


H3
