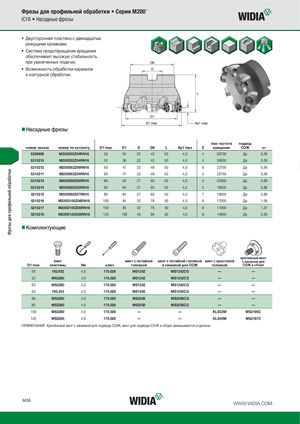

Каталог Widia фрезы со сменными пластинами 2016 - страница 242

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M200™ iC16 • Насадные фрезы • Двусторонняя пластина с двенадцатью режущими кромками. • Система предотвращения вращения обеспечивает высокую стабильность при увеличенных подачах. • Возможность обработки карманов и контурной обработки. „Насадные фрезы max частота подвод номер заказа номер по каталогу D1 max D1 D D6 L Ap1 max Z вращения СОЖ кг 5209989 M200D50Z04RN16 50 34 22 42 50 4,0 4 26700 Да 0,36 5210210 M200D52Z04RN16 52 36 22 42 50 4,0 4 26000 Да 0,39 5210212 M200D63Z06RN16 63 47 22 49 50 4,0 6 22700 Да 0,56 5210211 M200D63Z04RN16 63 47 22 49 50 4,0 4 22700 Да 0,58 5210213 M200D66Z05RN16 66 50 27 60 50 4,0 5 22000 Да 0,69 5210214 M200D80Z05RN16 80 64 27 60 50 4,0 5 19500 Да 0,88 5210215 M200D80Z07RN16 80 64 27 60 50 4,0 7 19500 Да 0,89 5210216 M200D100Z06RN16 100 84 32 78 50 4,0 6 17000 Да 1,36 5210217 M200D100Z08RN16 100 84 32 78 50 4,0 8 17000 Да 1,37 5210218 M200D125Z08RN16 125 109 40 90 63 4,0 8 14900 Да 2,50 „Комплектующие крепежный винт винт винт с потайной винт с потайной головкой винт с крестовой с каналом для D1 max пластины Нм ключ головкой и канавкой для СОЖ головкой СОЖ в сборе 50 192.932 4,0 170.026 MS1242 MS1242CG — — 52 MS2260 4,0 170.026 MS1242 MS1242CG — — 63 MS2260 4,0 170.026 MS1242 MS1242CG — — 63 193.343 4,0 170.026 MS1242 MS1242CG — — 66 MS2260 4,0 170.026 MS2038 MS2038CG — — 80 MS2260 4,0 170.026 MS2038 MS2038CG — — 100 MS2260 4,0 170.026 — — KLS32M MS2195C 125 MS2260 4,0 170.026 — — KLS40M MS2187C ПРИМЕЧАНИЕ: Крепёжный винт с канавкой для подвода СОЖ, винт для подвода СОЖ в сборе заказываются отдельно. M36 WWW.WIDIA.COM
