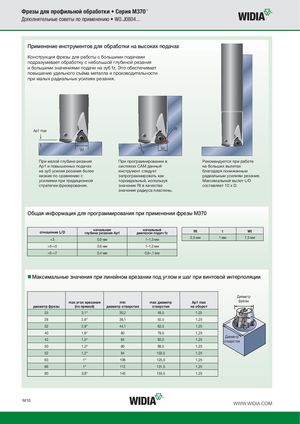

Каталог Widia фрезы со сменными пластинами 2016 - страница 216

Фрезы для профильной обработки • Серия M370™ Дополнительные советы по применению • WO.J0804... Применение инструментов для обработки на высоких подачах Конструкция фрезы для работы с большими подачами подразумевает обработку с небольшой глубиной резания и большими значениями подачи на зуб fz. Это обеспечивает повышение удельного съёма металла и производительности при малых радиальных усилиях резания. Ap1 max Rt Wt Wtt При малой глубине резания При программировании в Рекомендуется при работе Ap1 и повышенных подачах системах CAM данный на больших вылетах на зуб усилия резания более инструмент следует благодаря пониженным низкие по сравнению с запрограммировать как радиальным усилиям резания. усилиями при традиционной тороидальный, используя Максимальный вылет L/D стратегии фрезерования. значение Rt в качестве составляет 10 x D. значения радиуса пластины. Общая информация для программирования при применении фрезы M370 отношение L/D начальная начальныйглубина резания Ap1диапазон подач fzRtt Wt <3 0,9 мм 1–1,3 мм 2,5 мм 1 мм 7,5 мм >3–<5 0,6 мм 1–1,3 мм >5–<7 0,4 мм 0,6–,1 мм „Максимальные значения при линейном врезании под углом и шаг при винтовой интерполяции Диаметр max угол врезания min max диаметр Ap1 max фрезы диаметр фрезы (по прямой) диаметр отверстия отверстия на оборот 25 3,1° 30,2 49,5 1,25 28 2,6° 36,1 55,5 1,25 32 2,9° 44,1 63,5 1,25 40 1,6° 60 79,5 1,25 Диаметр 42 1,5° 64 83,5 1,25 отверстия 50 1,3° 80 99,5 1,25 52 1,2° 84 103,5 1,25 63 1° 106 125,5 1,25 66 1° 112 131,5 1,25 80 0,8° 140 155,5 1,25 M10 WWW.WIDIA.COM
