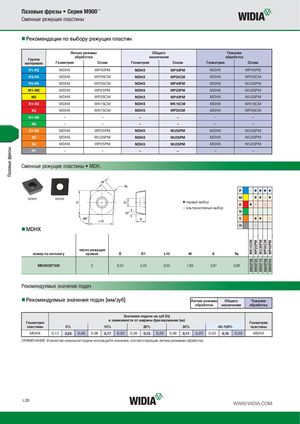

Пазовые фрезы WK15CM5903706 WP25PM5903722 WU35PM5903710 WP35CM5903708 WP40PM5903704 Пазовые фрезы • Серия M900™ Сменные режущие пластины „Рекомендации по выбору режущих пластин Легкие режимы Общего Тяжелая Группа обработки назначения обработка материала Геометрия Сплав Геометрия Сплав Геометрия Сплав P1–P2 MDHX WP40PM MDHX WP40PM MDHX WP40PM P3–P4 MDHX WP35CM MDHX WP35CM MDHX WP35CM P5–P6 MDHX WP35CM MDHX WP40PM MDHX WU35PM M1–M2 MDHX WP25PM MDHX WP25PM MDHX WU35PM M3 MDHX WP35CM MDHX WP40PM MDHX WU35PM K1–K2 MDHX WK15CM MDHX WK15CM MDHX WK15CM K3 MDHX WK15CM MDHX WP35CM MDHX WP35CM N1–N2 – – – – – – N3 – – – – – – S1–S2 MDHX WP25PM MDHX WU35PM MDHX WU35PM S3 MDHX WU35PM MDHX WU35PM MDHX WU35PM S4 MDHX WP25PM MDHX WU35PM MDHX WU35PM H1 – – – – – – Сменные режущие пластины • MDH.. P ⅷ ⅷ ⅷ ⅷ MDHX MDHX M ⅷ ⅷ ࠗ ⅷ ⅷ первый выбор K ⅷ ࠗ ࠗ ࠗ альтернативный выбор N S ⅷ ⅷ ࠗ H ࠗ „MDHX число режущих номер по каталогу кромок D D1 L10 M S R¡ MDHX09T308 2 9,53 3,40 9,55 1,85 3,97 0,80 Рекомендуемые значения подач „Рекомендуемые значения подач [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины MDHX 0,12 0,23 0,46 0,08 0,17 0,33 0,06 0,13 0,25 0,06 0,11 0,22 0,05 0,10 0,20 MDHX ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. L26 WWW.WIDIA.COM
