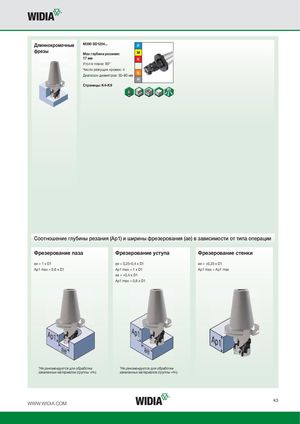

Каталог Widia фрезы со сменными пластинами 2016 - страница 165

Длиннокромочные M390 SD1204... P фрезы Маx глубина резания: M 17 мм K Угол в плане: 90° Число режущих кромок: 4 Диапазон диаметров: 50–80 мм S H Страницы: K4–K9 Соотношение глубины резания (Ap1) и ширины фрезерования (ae) в зависимости от типа операции Фрезерование паза Фрезерование уступа Фрезерование стенки ae = 1 x D1 ae = 0,25–0,4 x D1 ae = <0,25 x D1 Ap1 max = 0,6 x D1 Ap1 max = 1 x D1 Ap1 max = Ap1 max ae = >0,4 x D1 Ap1 max = 0,6 x D1 *Не рекомендуется для обработки *Не рекомендуется для обработки закаленных материалов (группы «H»). закаленных материалов (группы «H»). WWW.WIDIA.COM K3
