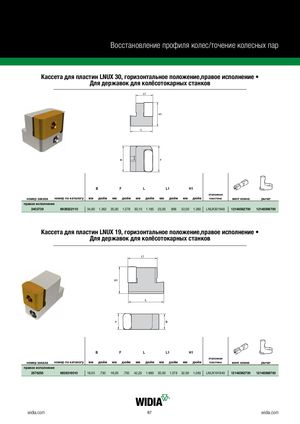

Восстановление профиля колес/точение колесных пар
Кассета для пластин LNUX 30, горизонтальное положение,правое исполнение •
Для державок для колёсотокарных станков
| B | F | L | L1 | H1 | |
| эталонная |
| номер заказа | номер по каталогу | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | пластина | винт клина | рычаг | |||
| правое исполнение | |||||||||||||||||
| 2403739 | 6939322110 | 34,60 1.362 | 35,00 | 1.378 | 30,10 | 1.185 | 23,00 | .906 | 32,00 1.260 | LNUX301940 | 12148562700 | 12148566700 |
Кассета для пластин LNUX 19, горизонтальное положение,правое исполнение •
Для державок для колёсотокарных станков
| B | F | L | L1 | H1 | |
| эталонная |
| номер заказа | номер по каталогу | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | пластина | винт клина | рычаг | |||
| правое исполнение | |||||||||||||||||
| 2576255 | 6939319010 | 18,55 | .730 | 19,05 | .750 | 42,20 | 1.660 | 35,00 | 1.378 | 32,00 1.260 | LNUX191940 | 12148562700 | 12148566700 |
