Каталог Widia достижения 2019 - страница 67

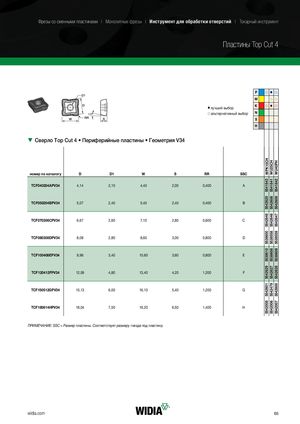

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий I Токарный инструмент Пластины Top Cut 4 P j v j M j j v лучший выбор K j v j j альтернативный выбор N S H TTСверло Top Cut 4 • Периферийные пластины • Геометрия V34 WPK10CH WU25CH WU40PH номер по каталогу D D1 W S RR SSC 5541843 5541841 5541842 TCF040204APV34 4,14 2,10 4,40 2,00 0,400 A 5542620 5542608 5542609 TCF050204BPV34 5,07 2,40 5,40 2,40 0,400 B 5542648 5542646 5542647 TCF070306CPV34 6,67 2,60 7,10 2,80 0,600 C 5538600 5538558 5538559 TCF080308DPV34 8,08 2,80 8,60 3,00 0,800 D 5538610 5538608 5538609 TCF100408EPV34 9,96 3,40 10,60 3,60 0,800 E 5542629 5542627 5542628 TCF120412FPV34 12,59 4,80 13,40 4,20 1,200 F 5542601 5542479 5542600 TCF150512GPV34 15,13 6,00 16,10 5,40 1,200 G 5542008 5542006 5542007 TCF180614HPV34 18,04 7,50 19,20 6,50 1,400 H ПРИМЕЧАНИЕ: SSC = Размер пластины. Соответствует размеру гнезда под пластину. widia.com 65
