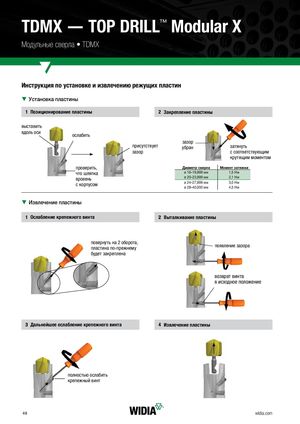

TDMX — TOP DRILL Modular X ™ Модульные сверла • TDMX Инструкция по установке и извлечению режущих пластин TTУстановка пластины 1 Позиционирование пластины 2 Закрепление пластины выставить вдоль оси ослабить зазор присутствует убран затянуть зазор с соответствующим крутящим моментом проверить, Диаметр сверла Момент затяжки что шляпка ø 16–19,999 мм 1,5 Нм ø 20–23,999 мм 2,1 Нм вровень ø 24–27,999 мм 3,0 Нм с корпусом ø 28–40,000 мм 4,5 Нм TTИзвлечение пластины 1 Ослабление крепежного винта 2 Выталкивание пластины повернуть на 2 оборота, пластина по-прежнему появление зазора будет закреплена возврат винта в исходное положение 3 Дальнейшее ослабление крепежного винта 4 Извлечение пластины полностью ослабить крепежный винт 48 widia.com
