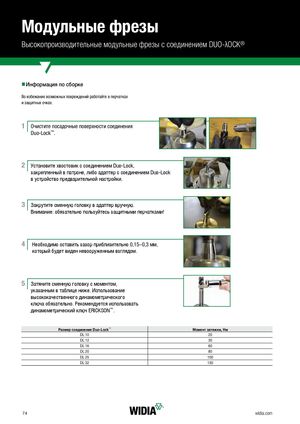

Каталог Widia достижения 2018 - страница 76

Высокопроизводительные модульные фрезы с соединением DUO-λOCK®

nnИнформация по сборке Во избежание возможных повреждений работайте в перчатках и защитных очках.

1 Очистите посадочные поверхности соединения Duo-Lock™.

2 Установите хвостовик с соединением Duo-Lock, закрепленный в патроне, либо адаптер с соединением Duo-Lock в устройство предварительной настройки.

3 Закрутите сменную головку в адаптер вручную. Внимание: обязательно пользуйтесь защитными перчатками!

4 Необходимо оставить зазор приблизительно 0,15–0,3 мм, который будет виден невооруженным взглядом.

5 Затяните сменную головку с моментом, указанным в таблице ниже. Использование высококачественного динамометрического ключа обязательно. Рекомендуется использовать динамометрический ключ ERICKSON™.
