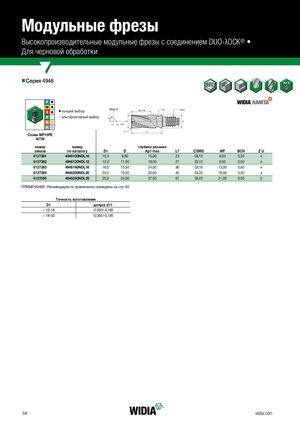

Высокопроизводительные модульные фрезы с соединением DUO-λOCK® •
Для черновой обработки
nnСерия 4946
лучший выбор Вид X
| v | Ap1 maxAp1 max | WF | CSMS | |||
| j альтернативный выбор | ||||||
| 45° | ||||||
| D1 | D | |||||
| BCH |
| СплавWP15PE WP15PE | X | L1 | |
| AlTiN |
номер номер глубина резания
| заказа | по каталогу | D1 | D | Ap1 max | L1 | CSMS | WF | BCH | Z U |
| 6127281 | 4946100NDL10 | 10,0 | 9,60 | 15,00 | 23 | DL10 | 8,00 | 0,50 | 4 |
| 6127282 | 4946120NDL12 | 12,0 | 11,50 | 18,00 | 27 | DL12 | 9,50 | 0,50 | 4 |
| 6127283 | 4946160NDL16 | 16,0 | 15,50 | 24,00 | 36 | DL16 | 13,00 | 0,50 | 4 |
| 6127284 | 4946200NDL20 | 20,0 | 19,30 | 30,00 | 45 | DL20 | 16,00 | 0,50 | 4 |
| 6127285 | 4946250NDL25 | 25,0 | 24,00 | 37,50 | 57 | DL25 | 21,00 | 0,50 | 5 |
ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 65.
| Точность изготовления |
| D1 допуск d11 |
| > 10–18 -0,050/-0,160 |
| > 18–30 -0,065/-0,195 |
