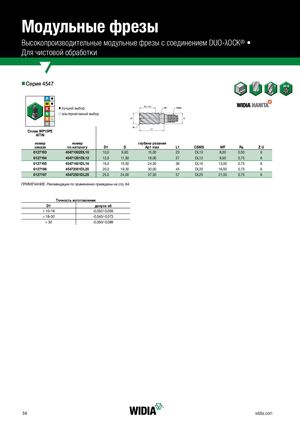

Каталог Widia достижения 2018 - страница 58
Навигация
Каталог Widia инструментальная оснастка
Каталог Widia all star 2020
Каталог Widia all star 2019
Каталог Widia достижения 2020
Каталог Widia техническое руководство по разверткам
Каталог Widia метчики и резьбофрезы 2017
Высокопроизводительные модульные фрезы с соединением DUO-λOCK® •
Для чистовой обработки
nnСерия 4547
лучший выбор Ap1 max v альтернативный выбор j
СплавWP15PE WP15PE AlTiN
номер номер глубина резания
| заказа | по каталогу | D1 | D | Ap1 max | L1 | CSMS | WF | Rε | Z U |
| 6127193 | 45471002DL10 | 10,0 | 9,60 | 15,00 | 23 | DL10 | 8,00 | 0,50 | 6 |
| 6127194 | 45471201DL12 | 12,0 | 11,50 | 18,00 | 27 | DL12 | 9,50 | 0,75 | 6 |
| 6127195 | 45471601DL16 | 16,0 | 15,50 | 24,00 | 36 | DL16 | 13,00 | 0,75 | 6 |
| 6127196 | 45472001DL20 | 20,0 | 19,30 | 30,00 | 45 | DL20 | 16,00 | 0,75 | 6 |
| 6127197 | 45472501DL25 | 25,0 | 24,00 | 37,50 | 57 | DL25 | 21,00 | 0,75 | 6 |
ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 64.
| Точность изгот | овления |
| D1 | допуск e8 |
| > 10–18 | -0,032/-0,059 |
| > 18–30 | -0,040/-0,073 |
| > 30 | -0,050/-0,089 |
