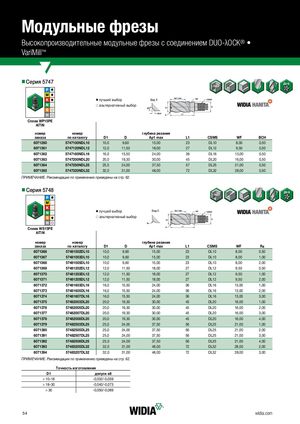

Высокопроизводительные модульные фрезы с соединением DUO-λOCK® •
VariMill™
nnСерия 5747
| v лучший вы j альтернат | бор ивный выбор | ВидX | ||||||
| WP15PE Сплав WP15PE AlTiN | WS15PE | |||||||
| номер заказа | номер по каталогу | D1 | D | глубина рез Ap1 max | ания L1 | CSMS | WF | BCH |
| 6071260 | 5747100NDL10 | 10,0 | 9,60 | 15,00 | 23 | DL10 | 8,00 | 0,50 |
| 6071361 | 5747120NDL12 | 12,0 | 11,50 | 18,00 | 27 | DL12 | 9,50 | 0,50 |
| 6071362 | 5747160NDL16 | 16,0 | 15,50 | 24,00 | 36 | DL16 | 13,00 | 0,50 |
| 6071363 | 5747200NDL20 | 20,0 | 19,30 | 30,00 | 45 | DL20 | 16,00 | 0,50 |
| 6071364 | 5747250NDL25 | 25,0 | 24,00 | 37,50 | 57 | DL25 | 21,00 | 0,50 |
| 6071365 | 5747320NDL32 | 32,0 | 31,00 | 48,00 | 72 | DL32 | 28,00 | 0,50 |
ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 62.
nnСерия 5748
| WP15PE ав WS15PE AlTiN | WS15PE | v лучший вы j альтернат | бор ивный выбор | ВидX | ||||
| номер заказа | номер по каталогу | D1 | D | глубина рез Ap1 max | ания L1 | CSMS | WF | R ε |
| 6071366 | 57481002DL10 | 10,0 | 9,60 | 15,00 | 23 | DL10 | 8,00 | 0,50 |
| 6071367 | 57481003DL10 | 10,0 | 9,60 | 15,00 | 23 | DL10 | 8,00 | 1,00 |
| 6071368 | 57481005DL10 | 10,0 | 9,60 | 15,00 | 23 | DL10 | 8,00 | 2,00 |
| 6071369 | 57481202DL12 | 12,0 | 11,50 | 18,00 | 27 | DL12 | 9,50 | 0,50 |
| 6071370 | 57481203DL12 | 12,0 | 11,50 | 18,00 | 27 | DL12 | 9,50 | 1,00 |
| 6071371 | 57481205DL12 | 12,0 | 11,50 | 18,00 | 27 | DL12 | 9,50 | 2,00 |
| 6071372 | 57481603DL16 | 16,0 | 15,50 | 24,00 | 36 | DL16 | 13,00 | 1,00 |
| 6071373 | 57481605DL16 | 16,0 | 15,50 | 24,00 | 36 | DL16 | 13,00 | 2,00 |
| 6071374 | 57481607DL16 | 16,0 | 15,50 | 24,00 | 36 | DL16 | 13,00 | 3,00 |
| 6071375 | 57482003DL20 | 20,0 | 19,30 | 30,00 | 45 | DL20 | 16,00 | 1,00 |
| 6071376 | 57482005DL20 | 20,0 | 19,30 | 30,00 | 45 | DL20 | 16,00 | 2,00 |
| 6071377 | 57482007DL20 | 20,0 | 19,30 | 30,00 | 45 | DL20 | 16,00 | 3,00 |
| 6071378 | 57482008DL20 | 20,0 | 19,30 | 30,00 | 45 | DL20 | 16,00 | 4,00 |
| 6071379 | 57482503DL25 | 25,0 | 24,00 | 37,50 | 56 | DL25 | 21,00 | 1,00 |
| 6071380 | 57482505DL25 | 25,0 | 24,00 | 37,50 | 56 | DL25 | 21,00 | 2,00 |
| 6071391 | 57482507DL25 | 25,0 | 24,00 | 37,50 | 56 | DL25 | 21,00 | 3,00 |
| 6071392 | 57482508DL25 | 25,0 | 24,00 | 37,50 | 56 | DL25 | 21,00 | 4,00 |
| 6071393 | 57483205DL32 | 32,0 | 31,00 | 48,00 | 72 | DL32 | 28,00 | 2,00 |
| 6071394 | 57483207DL32 | 32,0 | 31,00 | 48,00 | 72 | DL32 | 28,00 | 3,00 |
ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 62.
| Точность изгот | овления |
| D1 | допуск e8 |
| > 10–18 | -0,032/-0,059 |
| > 18–30 | -0,040/-0,073 |
| > 30 | -0,050/-0,089 |
