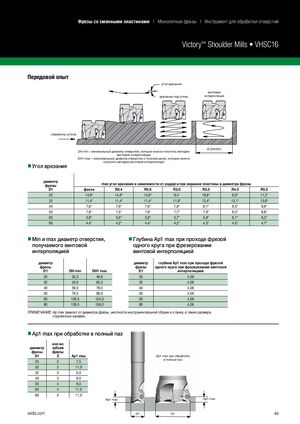

Victory™ Shoulder Mills • VHSC16

Передовой опыт

угол врезания винтовая врезание под углом интерполяция

обработка уступа

Ø DH/DH1 DH min = минимальный диаметр отверстия, которое можно получить методом винтовой интерполяции DH1 max = максимальный диаметр отверстия с плоским дном, которое можно Угол врезания получить методом винтовой интерполяции

nn

диаметр фрезыmaxугол врезанияв зависимости отрадиуса при вершине пластиныидиаметра фрезы
D1фаскаR0.4R0.8R2.0R3.0R4.0R5.0
2514,8°14,8°14,8°9,4°18,8°9,0°11,2°
3211,4°11,4°11,4°11,9°12,4°13,1°13,8°
407,6°7,6°7,6°7,8°8,1°8,5°8,8°
507,8°7,5°7,8°7,7°7,9°8,4°8,8°
635,8°5,6°5,9°5,7°5,8°6,1°6,3°
804,4°4,2°4,4°4,2°4,3°4,5°4,7°

nnMin и max диаметр отверстия, nnГлубина Ap1 max при проходе фрезой

получаемого винтовой одного круга при фрезеровании

интерполяцией винтовой интерполяцией

диаметр фрезы D1глубина Ар1 max при проходе фрезой одного круга при фрезеровании винтовой интерполяцией
254,06
324,06
404,06
504,06
634,06
804,06
диаметр фрезы D1DH minDH1 max
2530,348,8
3243,562,0
4059,578,0
5079,598,0
63105,5124,0
80139,5158,0

ПРИМЕЧАНИЕ: Ap max зависит от диаметра фрезы, жесткости инструментальной сборки и станка, а также размера стружечных канавок.

nnAp1 max при обработке в полный паз

кол-во диаметр зубьев фрезы фрезы

D1ZAp1 max при обработке Ap1 max
252в полный паз 7,5
32211,0
3236,0
4039,0
5049,0
63411,0
80511,0

Ap1 max Ap1 max

D1 D1
