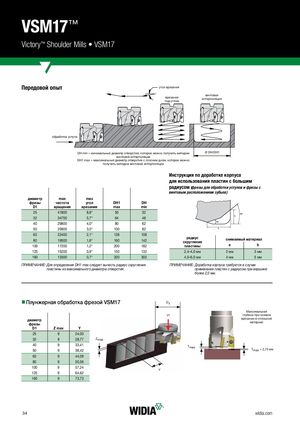

Victory™ Shoulder Mills • VSM17
Передовой опыт угол врезания врезание под углом
винтовая интерполяция
обработка уступа
DH min = минимальный диаметр отверстия, которое можно получить методом Ø DH/DH1 винтовой интерполяции DH1 max = максимальный диаметр отверстия с плоским дном, которое можно получить методом винтовой интерполяции
Инструкция по доработке корпуса
для использования пластин с большим
радиусом (фрезы для обработки уступов и фрезы с
винтовым расположением зубьев)
| диаметр | max | max | |||||
| фрезы | частота | угол | DH1 | DH | |||
| D1 | вращения | врезания | max | min | |||
| 25 | 41800 | 8,8° | 50 | 32 | |||
| 32 | 34700 | 5,7° | 64 | 46 | |||
| 40 | 29800 | 4,0° | 80 | 62 | |||
| 50 | 25800 | 3,0° | 100 | 82 | |||
| 63 | 22400 | 2,1° | 126 | 108 | |||
| радиус | снимаемый материал | ||||||
| 80 | 19500 | 1,6° | 160 | 142 | скругления | ||
| 100 | 17200 | 1,2° | 200 | 182 | пластины | a | b |
| 125 | 15200 | 0,9° | 150 | 132 | 2,4–4,0 мм | 2 мм | 3 мм |
| 160 | 13300 | 0,7° | 320 | 302 | 4,0–6,0 мм | 4 мм | 5 мм |
ПРИМЕЧАНИЕ: Для определения DH1 max следует вычесть радиус скругления ПРИМЕЧАНИЕ: Доработка корпуса требуется в случае пластины из максимального диаметра отверстия. применения пластин с радиусом при вершине более 2,0 мм.
nnПлунжерная обработка фрезой VSM17 D1 Максимальная Vf глубина при осевом диаметр врезании в сплошной фрезы материал
| D1 | Z max | Y |
| 25 | 9 | 24,00 |
| 32 | 9 | Zmax 28,77 |
| 40 | 9 | 33,41 |
| Tmax | ||
| 50 | 9 | Tmax = 2,73 мм 38,42 |
| 63 | 9 | 44,09 |
| 80 | 9 | 50,56 |
| 100 | 9 | 57,24 |
| Y | ||
| 125 | 9 | 64,62 |
| 160 | 9 | 73,73 |
