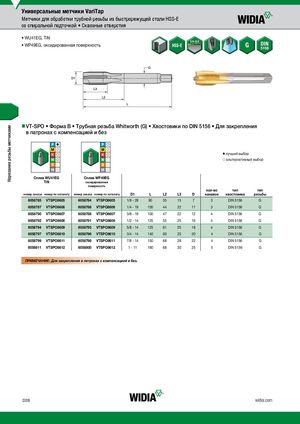

Каталог Widia достижения 2017 - страница 56
Навигация
Брошюра Widia техническое руководство
Каталог Widia цельные концевые фрезы
Каталог Widia метчики и резьбофрезы 2017
Каталог Widia достижения 2018
Каталог Widia фрезы со сменными пластинами 2016
Метчики для обработки трубной резьбы из быстрорежущей стали HSS-E
со спиральной подточкой Сквозные отверстия
- WU41EG, TiN
- WP49EG, оксидированная поверхность
nn VT-SPO Форма B Трубная резьба Whitworth (G) Хвостовики по DIN 5156 Для закрепления
в патронах с компенсацией и без
| v лучший выбор j альтернативн | ый выбор | ||||||||
| WU41EG W Сплав WU41EG TiN номер заказаномер по каталогу Сплав оксид пове номер заказа | P49EG WP49EG ированная рхность номер по каталогу | D1 | L | L2 | L3 | D | кол-во канавок | тип хвостовика | тип резьбы |
| 6058785 VTSPO8605 6058784 | VTSPO8605 | 1/8 - 28 | 90 | 35 | 15 | 7 | 3 | DIN 5156 | G |
| 6058787 VTSPO8606 6058786 | VTSPO8606 | 1/4 - 19 | 100 | 44 | 22 | 11 | 3 | DIN 5156 | G |
| 6058790 VTSPO8607 6058788 | VTSPO8607 | 3/8 - 19 | 100 | 47 | 22 | 12 | 4 | DIN 5156 | G |
| 6058792 VTSPO8608 6058791 | VTSPO8608 | 1/2 - 14 | 125 | 55 | 25 | 16 | 4 | DIN 5156 | G |
| 6058794 VTSPO8609 6058793 | VTSPO8609 | 5/8 - 14 | 125 | 61 | 25 | 18 | 4 | DIN 5156 | G |
| 6058797 VTSPO8610 6058796 | VTSPO8610 | 3/4 - 14 | 140 | 60 | 25 | 20 | 4 | DIN 5156 | G |
| 6058799 VTSPO8611 6058798 | VTSPO8611 | 7/8 - 14 | 150 | 68 | 28 | 22 | 4 | DIN 5156 | G |
| 6058811 VTSPO8612 6058800 | VTSPO8612 | 1 - 11 | 160 | 68 | 30 | 25 | 5 | DIN 5156 | G |
ПРИМЕЧАНИЕ: Для закрепления в патронах с компенсацией и без.
