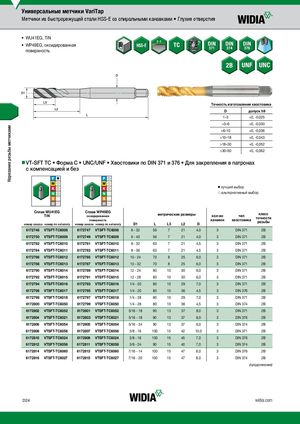

- WU41EG, TiN
- WP49EG, оксидированная поверхность
| Точность изготов | ления хвостовика |
| D | допуск h9 |
| 1–3 | +0, -0,025 |
| >3–6 | +0, -0,030 |
| >6–10 | +0, -0,036 |
| >10–18 | +0, -0,043 |
| >18–30 | +0, -0,052 |
| >30–50 | +0, -0,062 |
nn VT-SFT TC Форма С UNC/UNF Хвостовики по DIN 371 и 376 Для закрепления в патронах
с компенсацией и без
v лучший выбор j альтернативный выбор
| WU41EG W Сплав WU41EG TiN номер заказаномер по каталогу Спла окси по номер заказа | P49EG в WP49EG дированная верхность номер по каталогу | D1 | L ме | L3 трическ | L2 ие разме | D ры | кол-во канавок | тип хвостовика | класс точности резьбы |
| 6172748 VTSFT-TC6008 6172747 | VTSFT-TC6008 | 6 - 32 | 56 | 7 | 21 | 4,0 | 3 | DIN 371 | 2B |
| 6172750 VTSFT-TC6009 6172749 | VTSFT-TC6009 | 6 - 40 | 56 | 7 | 21 | 4,0 | 3 | DIN 371 | 2B |
| 6172782 VTSFT-TC6010 6172781 | VTSFT-TC6010 | 8 - 32 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 2B |
| 6172784 VTSFT-TC6011 6172783 | VTSFT-TC6011 | 8 - 36 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 2B |
| 6172786 VTSFT-TC6012 6172785 | VTSFT-TC6012 | 10 - 24 | 70 | 8 | 25 | 6,0 | 3 | DIN 371 | 2B |
| 6172788 VTSFT-TC6013 6172787 | VTSFT-TC6013 | 10 - 32 | 70 | 8 | 25 | 6,0 | 3 | DIN 371 | 2B |
| 6172790 VTSFT-TC6014 6172789 | VTSFT-TC6014 | 12 - 24 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 2B |
| 6172792 VTSFT-TC6015 6172791 | VTSFT-TC6015 | 12 - 28 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 2B |
| 6172794 VTSFT-TC6016 6172793 | VTSFT-TC6016 | 1/4 - 20 | 80 | 10 | 29 | 7,0 | 3 | DIN 371 | 2B |
| 6172796 VTSFT-TC6017 6172795 | VTSFT-TC6017 | 1/4 - 20 | 80 | 10 | 36 | 4,5 | 3 | DIN 376 | 2B |
| 6172798 VTSFT-TC6018 6172797 | VTSFT-TC6018 | 1/4 - 28 | 80 | 10 | 29 | 7,0 | 3 | DIN 371 | 2B |
| 6172800 VTSFT-TC6050 6172799 | VTSFT-TC6050 | 1/4 - 28 | 80 | 10 | 36 | 4,5 | 3 | DIN 374 | 2B |
| 6172802 VTSFT-TC6052 6172801 | VTSFT-TC6052 | 5/16 - 18 | 90 | 13 | 37 | 8,0 | 3 | DIN 371 | 2B |
| 6172804 VTSFT-TC6021 6172803 | VTSFT-TC6021 | 5/16 - 18 | 90 | 13 | 37 | 6,0 | 3 | DIN 376 | 2B |
| 6172806 VTSFT-TC6054 6172805 | VTSFT-TC6054 | 5/16 - 24 | 90 | 13 | 37 | 6,0 | 3 | DIN 374 | 2B |
| 6172808 VTSFT-TC6056 6172807 | VTSFT-TC6056 | 3/8 - 16 | 100 | 15 | 42 | 10,0 | 3 | DIN 371 | 2B |
| 6172810 VTSFT-TC6024 6172809 | VTSFT-TC6024 | 3/8 - 16 | 100 | 15 | 45 | 7,0 | 3 | DIN 376 | 2B |
| 6172812 VTSFT-TC6058 6172811 | VTSFT-TC6058 | 3/8 - 24 | 90 | 15 | 40 | 7,0 | 3 | DIN 374 | 2B |
| 6172814 VTSFT-TC6060 6172813 | VTSFT-TC6060 | 7/16 - 14 | 100 | 15 | 47 | 8,0 | 3 | DIN 376 | 2B |
| 6172816 VTSFT-TC6027 6172815 | VTSFT-TC6027 | 7/16 - 20 | 100 | 15 | 47 | 8,0 | 3 | DIN 374 | 2B |
(продолжение)
