- WU41EG, TiN
- WP49EG, оксидированная поверхность
| Точность изготов D | ления хвостовика допуск h9 |
| 1–3 | +0, -0,025 |
| >3–6 | +0, -0,030 |
| >6–10 | +0, -0,036 |
| >10–18 | +0, -0,043 |
| >18–30 | +0, -0,052 |

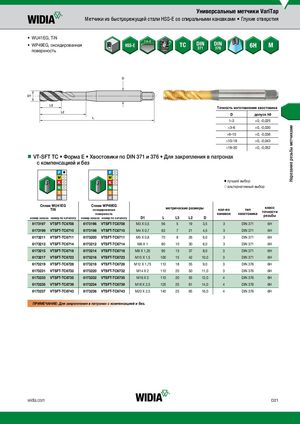

nnVT-SFT TC Форма E Хвостовики по DIN 371 и 376 Для закрепления в патронах
с компенсацией и без
v лучший выбор j альтернативный выбор
| WU41EG W Сплав WU41EG TiN номер заказаномер по каталогу Спла окси по номер заказа | P49EG в WP49EG дированная верхность номер по каталогу | D1 | L мет | L3 рическ | L2 ие разм | D еры | кол-во канавок | тип хвостовика | класс точности резьбы |
| 6173197 VTSFT-TC6708 6173196 | VTSFT-TC6708 | M3 X 0,5 | 56 | 5 | 19 | 3,5 | 3 | DIN 371 | 6H |
| 6173199 VTSFT-TC6710 6173198 | VTSFT-TC6710 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 6H |
| 6173211 VTSFT-TC6711 6173200 | VTSFT-TC6711 | M5 X 0,8 | 70 | 8 | 26 | 6,0 | 3 | DIN 371 | 6H |
| 6173213 VTSFT-TC6714 6173212 | VTSFT-TC6714 | M6 X 1 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 6H |
| 6173215 VTSFT-TC6718 6173214 | VTSFT-TC6718 | M8 X 1,25 | 90 | 13 | 37 | 8,0 | 3 | DIN 371 | 6H |
| 6173217 VTSFT-TC6723 6173216 | VTSFT-TC6723 | M10 X 1,5 | 100 | 15 | 42 | 10,0 | 3 | DIN 371 | 6H |
| 6173219 VTSFT-TC6728 6173218 | VTSFT-TC6728 | M12 X 1,75 | 110 | 18 | 55 | 9,0 | 3 | DIN 376 | 6H |
| 6173231 VTSFT-TC6732 6173220 | VTSFT-TC6732 | M14 X 2 | 110 | 20 | 50 | 11,0 | 3 | DIN 376 | 6H |
| 6173233 VTSFT-TC6735 6173232 | VTSFT-TC6735 | M16 X 2 | 110 | 20 | 55 | 12,0 | 4 | DIN 376 | 6H |
| 6173235 VTSFT-TC6739 6173234 | VTSFT-TC6739 | M18 X 2,5 | 125 | 25 | 61 | 14,0 | 4 | DIN 376 | 6H |
| 6173237 VTSFT-TC6743 6173236 | VTSFT-TC6743 | M20 X 2,5 | 140 | 25 | 65 | 16,0 | 4 | DIN 376 | 6H |
ПРИМЕЧАНИЕ: Для закрепления в патронах с компенсацией и без.
