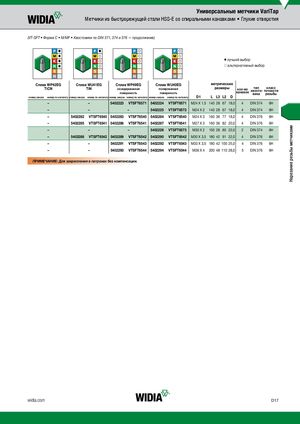

(VT-SFT • Форма C • M/MF • Хвостовики по DIN 371, 374 и 376 — продолжение)
v лучший выбор j альтернативный выбор
Сплав WWP42EGP42EG Сплав WU4WU41EG1EG Сплав WP49EGWP49EG Сплав WUWU40EG40EG метрические
TiCN TiN размеры тип класс
| оксидированная | полированная | кол-во хвосто- точности | ||||
| поверхность | поверхность | канавок | вика | резьбы | ||
| D1 | L L3 L2 D |
номер заказа номер по каталогу номер заказа номер по каталогу номер заказа номер по каталогу номер заказа номер по каталогу
| – | – | 5402223 VTSFT6571 5402224 VTSFT6571 | M24 X 1,5 140 28 67 18,0 | 4 | DIN 374 | 6H | |||
| – | – | – | 5402225 VTSFT6572 | M24 X 2 140 28 67 18,0 | 4 | DIN 374 | 6H | ||
| – | 5402282 VTSFT6540 5402283 VTSFT6540 5402284 VTSFT6540 | M24 X 3 160 36 77 18,0 | 4 | DIN 376 | 6H | ||||
| – | 5402285 VTSFT6541 5402286 VTSFT6541 5402287 VTSFT6541 | M27 X 3 160 36 82 20,0 | 4 | DIN 376 | 6H | ||||
| – | – | – | 5402226 VTSFT6573 | M30 X 2 150 28 80 22,0 | 2 | DIN 374 | 6H | ||
| – | 5402288 VTSFT6542 5402289 VTSFT6542 5402290 VTSFT6542 | M30 X 3,5 180 42 91 22,0 | 4 | DIN 376 | 6H | ||||
| – | – | 5402291 VTSFT6543 5402292 VTSFT6543 | M33 X 3,5 180 42 100 25,0 | 4 | DIN 376 | 6H | |||
| – | – | 5402293 VTSFT6544 5402294 VTSFT6544 | M36 X 4 200 48 110 28,0 | 5 | DIN 376 | 6H |
ПРИМЕЧАНИЕ: Для закрепления в патронах без компенсации.
