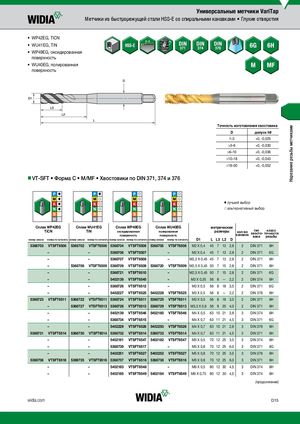

- WP42EG, TiCN
- WU41EG, TiN
- WP49EG, оксидированная поверхность
- WU40EG, полированная поверхность
| Точность изгото | вления хвостовика |
| D | допуск h9 |
| 1–3 | +0, -0,025 |
| >3–6 | +0, -0,030 |
| >6–10 | +0, -0,036 |
| >10–18 | +0, -0,043 |
| >18–30 | +0, -0,052 |
nnVT-SFT Форма C M/MF Хвостовики по DIN 371, 374 и 376
v лучший выбор j альтернативный выбор
Сплав WWP42EGP42EG Сплав WU4WU41EG1EG Сплав WP49EGWP49EG Сплав WUWU40EG40EG метрические
| TiCN | TiN | полированная оксидированная | кол-во размеры | тип | класс | ||||
| канавок хвосто- точности | |||||||||
| поверхность поверхность | вика | резьбы | |||||||
| D1 | L L3 L2 D | ||||||||
| номер заказа | номер по каталогу номер заказа | номер по каталогу номер заказа | номер по каталогу номер заказа номер по каталогу | ||||||
| 5368703 VTSFT6506 5368702 VTSFT6506 5368704 VTSFT6506 5368705 VTSFT6506 | M2 X 0,4 | 45 7 13 2,8 | 2 | DIN 371 | 6H | ||||
| – | – | 5368706 VTSFT6507 | – | M2 X 0,4 | 45 7 13 2,8 | 2 | DIN 371 | 6G | |
| – | – | 5368707 VTSFT6508 | – | M2,2 X 0,45 45 7 13 2,8 | 2 | DIN 371 | 6H | ||
| – | 5368708 VTSFT6509 5368709 VTSFT6509 5368720 VTSFT6509 | M2,5 X 0,45 50 7 15 2,8 | 2 | DIN 371 | 6H | ||||
| – | – | 5368721 VTSFT6510 | – | M2,5 X 0,45 50 7 15 2,8 | 2 | DIN 371 | 6G | ||
| – | – | 5402138 VTSFT6545 | – | M3 X 0,35 56 8 — 2,2 | 2 | DIN 374 | 6H | ||
| – | – | 5368726 VTSFT6512 | – | M3 X 0,5 | 56 8 18 3,5 | 2 | DIN 371 | 6G | |
| – | – | 5402227 VTSFT6525 5402228 VTSFT6525 | M3 X 0,5 | 56 8 — 2,2 | 2 | DIN 376 | 6H | ||
| 5368723 VTSFT6511 5368722 VTSFT6511 5368724 VTSFT6511 5368725 VTSFT6511 | M3 X 0,5 | 56 8 18 3,5 | 2 | DIN 371 | 6H | ||||
| – | 5368727 VTSFT6513 5368728 VTSFT6513 5368729 VTSFT6513 | M3,5 X 0,6 56 9 20 4,0 | 2 | DIN 371 | 6H | ||||
| – | – | 5402139 VTSFT6546 5402180 VTSFT6546 | M4 X 0,5 | 63 10 21 2,8 | 3 | DIN 374 | 6H | ||
| – | – | 5368734 VTSFT6515 | – | M4 X 0,7 | 63 11 21 4,5 | 3 | DIN 371 | 6G | |
| – | – | 5402229 VTSFT6526 5402250 VTSFT6526 | M4 X 0,7 | 63 10 21 2,8 | 3 | DIN 376 | 6H | ||
| 5368731 VTSFT6514 5368730 VTSFT6514 5368732 VTSFT6514 5368733 VTSFT6514 | M4 X 0,7 | 63 11 21 4,5 | 3 | DIN 371 | 6H | ||||
| – | – | 5402181 VTSFT6547 5402182 VTSFT6547 | M5 X 0,5 | 70 12 25 3,5 | 3 | DIN 374 | 6H | ||
| – | – | 5368739 VTSFT6517 | – | M5 X 0,8 | 70 12 25 6,0 | 3 | DIN 371 | 6G | |
| – | – | 5402251 VTSFT6527 5402252 VTSFT6527 | M5 X 0,8 | 70 12 25 3,5 | 3 | DIN 376 | 6H | ||
| 5368736 VTSFT6516 5368735 VTSFT6516 5368737 VTSFT6516 5368738 VTSFT6516 | M5 X 0,8 | 70 12 25 6,0 | 3 | DIN 371 | 6H | ||||
| – | – | 5402183 VTSFT6548 | – | M6 X 0,5 | 80 12 30 4,5 | 3 | DIN 374 | 6H | |
| – | – | 5402185 VTSFT6549 5402184 VTSFT6549 | M6 X 0,75 80 12 30 4,5 | 3 | DIN 374 | 6H |
(продолжение)
