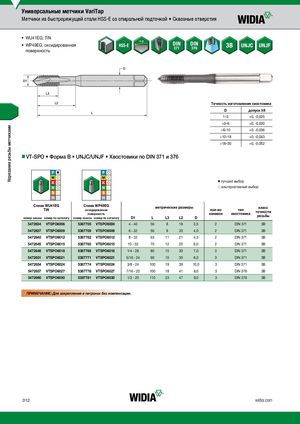

- WU41EG, TiN
3–5
- WP49EG, оксидированная поверхность
Точность изготовления хвостовика
| D | допуск h9 |
| 1–3 | +0, -0,025 |
| >3–6 | +0, -0,030 |
| >6–10 | +0, -0,036 |
| >10–18 | +0, -0,043 |
| >18–30 | +0, -0,052 |
nnVT-SPO Форма B UNJC/UNJF Хвостовики по DIN 371 и 376
v лучший выбор j альтернативный выбор
| WU41EG Сплав WU41EG TiN номер заказаномер по каталогу | WP49EG Сплав WP49EG оксидированная поверхность номер заказаномер по каталогу | D1 | L ме | L3 трически | L2 е разме | D ры | кол-во канавок | тип хвостовика | класс точности резьбы |
| 5472634 VTSPO6006 | 5387705 VTSPO6006 | 4 - 40 | 56 | 8 | 18 | 3,5 | 2 | DIN 371 | 3B |
| 5472637 VTSPO6009 | 5387709 VTSPO6009 | 6 - 32 | 56 | 9 | 20 | 4,0 | 2 | DIN 371 | 3B |
| 5472640 VTSPO6012 | 5387762 VTSPO6012 | 8 - 32 | 63 | 11 | 21 | 4,5 | 2 | DIN 371 | 3B |
| 5472645 VTSPO6015 | 5387765 VTSPO6015 | 10 - 32 | 70 | 12 | 25 | 6,0 | 2 | DIN 371 | 3B |
| 5472648 VTSPO6018 | 5387768 VTSPO6018 | 1/4 - 28 | 80 | 15 | 30 | 7,0 | 3 | DIN 371 | 3B |
| 5472651 VTSPO6021 | 5387771 VTSPO6021 | 5/16 - 24 | 90 | 15 | 35 | 8,0 | 3 | DIN 371 | 3B |
| 5472654 VTSPO6024 | 5387774 VTSPO6024 | 3/8 - 24 | 100 | 19 | 39 | 10,0 | 3 | DIN 371 | 3B |
| 5472657 VTSPO6027 | 5387778 VTSPO6027 | 7/16 - 20 | 100 | 18 | 41 | 8,0 | 3 | DIN 376 | 3B |
| 5472660 VTSPO6030 | 5387781 VTSPO6030 | 1/2 - 20 | 110 | 23 | 47 | 9,0 | 3 | DIN 376 | 3B |
ПРИМЕЧАНИЕ: Для закрепления в патронах без компенсации.
