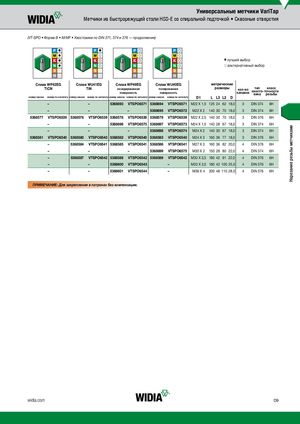

(VT-SPO • Форма В • M/MF • Хвостовики по DIN 371, 374 и 376 — продолжение)
| v лучш j альте | ий выбо рнативн | р ый выбор | ||||||
| WP42EG Сплав WP42EG TiCN | WU41EG Сплав WU41EG TiN | WP49EG СплавWP49EG оксидированная поверхность | WU40EG Сплав WU40EG полированная поверхность | метрические размеры | кол-во канавок | тип хвосто- вика т | класс очности резьбы | |
| номер заказаномер по каталогу | номер заказаномер по каталогу | номер заказаномер по каталогу | номер заказаномер по каталогу | D1 | L L3 L2 D | |||
| – – | – – | 5368693 VTSPO6571 – | 5368694 VTSPO6571 5368695 VTSPO6572 | M22 X 1,5 M22 X 2 | 125 24 62 18,0 140 30 70 18,0 | 3 3 | DIN 374 DIN 374 | 6H 6H |
| 5368577 VTSPO6539 | 5368576 VTSPO6539 | 5368578 VTSPO6539 | 5368579 VTSPO6539 | M22 X 2,5 | 140 30 70 18,0 | 3 | DIN 376 | 6H |
| – | – | 5368696 VTSPO6573 | 5368697 VTSPO6573 | M24 X 1,5 | 140 28 67 18,0 | 3 | DIN 374 | 6H |
| – | – | – | 5368698 VTSPO6574 | M24 X 2 | 140 30 67 18,0 | 3 | DIN 374 | 6H |
| 5368581 VTSPO6540 | 5368580 VTSPO6540 | 5368582 VTSPO6540 | 5368583 VTSPO6540 | M24 X 3 | 160 36 77 18,0 | 3 | DIN 376 | 6H |
| – | 5368584 VTSPO6541 | 5368585 VTSPO6541 | 5368586 VTSPO6541 | M27 X 3 | 160 36 82 20,0 | 4 | DIN 376 | 6H |
| – | – | – | 5368699 VTSPO6575 | M30 X 2 | 150 28 80 22,0 | 4 | DIN 374 | 6H |
| – | 5368587 VTSPO6542 | 5368588 VTSPO6542 | 5368589 VTSPO6542 | M30 X 3,5 | 180 42 91 22,0 | 4 | DIN 376 | 6H |
| – | – | 5368600 VTSPO6543 | – | M33 X 3,5 | 180 42 100 25,0 | 4 | DIN 376 | 6H |
| – | – | 5368601 VTSPO6544 | – | M36 X 4 | 200 48 110 28,0 | 4 | DIN 376 | 6H |
ПРИМЕЧАНИЕ: Для закрепления в патронах без компенсации.
