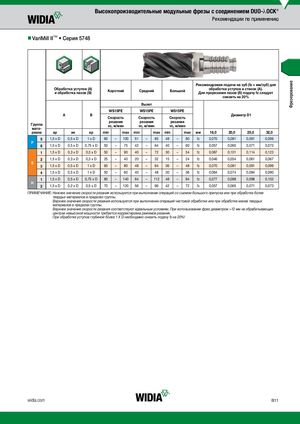

nnVariMill II™ • Серия 5748
| Группа | Обра и обр | ботка усту аботка паз A | пов (A) ов (B) B | Ко W Ск ре vc, | ротк S15P орос зан м/м | ий E ть ия ин | С W Ск р vc | редн Выле S15 оро езан , м/м | ий т PE сть ия ин | Б W С р vc | оль S1 кор еза , м | шой 5PE ость ния /мин | Реко Для | мендуемая обработ прорезан | подача на ки уступов ия пазов (B снизить на Диам | зуб (fz = м и стенок ( ) подачу fz 20% етр D1 | м/зуб) для A). следует |
| мате- | |||||||||||||||||
| риала | ap | ae | ap | min | max | min | max | min | max | мм | 16,0 | 20,0 | 25,0 | 32,0 | |||
| 5 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 100 | 51 | – | 85 | 48 | – | 80 | fz | 0,070 | 0,081 | 0,091 | 0,099 |
| P 6 | 1,5 x D | 0,5 x D | 0,75 x D | 50 | – | 75 | 42 | – | 64 | 40 | – | 60 | fz | 0,057 | 0,065 | 0,071 | 0,073 |
| 1 | 1,5 x D | 0,3 x D | 0,3 x D | 50 | – | 90 | 40 | – | 72 | 30 | – | 54 | fz | 0,087 | 0,101 | 0,114 | 0,123 |
| 2 | 1,5 x D | 0,3 x D | 0,3 x D | 25 | – | 40 | 20 | – | 32 | 15 | – | 24 | fz | 0,046 | 0,054 | 0,061 | 0,067 |
| S 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | 48 | – | 64 | 36 | – | 48 | fz | 0,070 | 0,081 | 0,091 | 0,099 |
| 4 | 1,5 x D | 0,5 x D | 1 x D | 50 | – | 60 | 40 | – | 48 | 30 | – | 36 | fz | 0,064 | 0,074 | 0,084 | 0,090 |
| 1 | 1,5 x D | 0,5 x D | 0,75 x D | 80 | – | 140 | 64 | – | 112 | 48 | – | 84 | fz | 0,077 | 0,088 | 0,098 | 0,102 |
| H 2 | 1,5 x D | 0,2 x D | 0,5 x D | 70 | – | 120 | 56 | – | 96 | 42 | – | 72 | fz | 0,057 | 0,065 | 0,071 | 0,073 |
ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20%!
