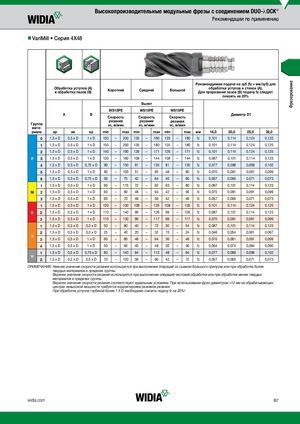

nnVariMill • Серия 4X48
| Обраб и обра | отка уступ ботка паз | ов (A) ов (B) | Ко | ротк | ий | С | редн | ий | Б | оль | шой | Реко Для | мендуемая обработ прорезан | подача на ки уступов ия пазов (B | зуб (fz = м и стенок ( ) подачу fz | м/зуб) для A). следует | |
| W | S15P | E | W | Выле S15 | т PE | W | S15 | PE | снизить на | 20% | |||||||
| Группа | A | B | Ск ре vc, | орос зан м/м | ть ия ин | Ск р vc | оро езан , м/м | сть ия ин | С р v | коро езан c, м/ | сть ия мин | Диам | етр D1 | ||||
| мате- | |||||||||||||||||
| риала | ap | ae | ap | min | max | min | max | min | max | мм | 16,0 | 20,0 | 25,0 | 32,0 | |||
| 0 | 1,5 x D | 0,5 x D | 1 x D | 150 | – | 200 | 135 | – | 180 | 135 | – | 180 | fz | 0,101 | 0,114 | 0,124 | 0,125 |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 150 | – | 200 | 135 | – | 180 | 135 | – | 180 | fz | 0,101 | 0,114 | 0,124 | 0,125 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 140 | – | 190 | 126 | – | 171 | 126 | – | 171 | fz | 0,101 | 0,114 | 0,124 | 0,125 |
| P 3 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 160 | 108 | – | 144 | 108 | – | 144 | fz | 0,087 | 0,101 | 0,114 | 0,123 |
| 4 | 1,5 x D | 0,5 x D | 0,75 x D | 90 | – | 150 | 81 | – | 135 | 81 | – | 135 | fz | 0,077 | 0,088 | 0,098 | 0,102 |
| 5 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 100 | 51 | – | 85 | 48 | – | 80 | fz | 0,070 | 0,081 | 0,091 | 0,099 |
| 6 | 1,5 x D | 0,5 x D | 0,75 x D | 50 | – | 75 | 42 | – | 64 | 40 | – | 60 | fz | 0,057 | 0,065 | 0,071 | 0,073 |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 90 | – | 115 | 72 | – | 92 | 63 | – | 80 | fz | 0,087 | 0,101 | 0,114 | 0,123 |
| M 2 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | 48 | – | 64 | 42 | – | 56 | fz | 0,070 | 0,081 | 0,091 | 0,099 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 70 | 48 | – | 56 | 42 | – | 49 | fz | 0,057 | 0,065 | 0,071 | 0,073 |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 150 | 108 | – | 135 | 108 | – | 135 | fz | 0,101 | 0,114 | 0,124 | 0,125 |
| K 2 | 1,5 x D | 0,5 x D | 1 x D | 110 | – | 140 | 99 | – | 126 | 99 | – | 126 | fz | 0,087 | 0,101 | 0,114 | 0,123 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 110 | – | 130 | 99 | – | 117 | 99 | – | 117 | fz | 0,070 | 0,081 | 0,091 | 0,099 |
| 1 | 1,5 x D | 0,3 x D | 0,3 x D | 50 | – | 90 | 40 | – | 72 | 30 | – | 54 | fz | 0,087 | 0,101 | 0,114 | 0,123 |
| 2 | 1,5 x D | 0,3 x D | 0,3 x D | 25 | – | 40 | 20 | – | 32 | 15 | – | 24 | fz | 0,046 | 0,054 | 0,061 | 0,067 |
| S 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | 48 | – | 64 | 36 | – | 48 | fz | 0,070 | 0,081 | 0,091 | 0,099 |
| 4 | 1,5 x D | 0,5 x D | 1 x D | 50 | – | 60 | 40 | – | 48 | 30 | – | 36 | fz | 0,064 | 0,074 | 0,084 | 0,090 |
| 1 | 1,5 x D | 0,5 x D | 0,75 x D | 80 | – | 140 | 64 | – | 112 | 48 | – | 84 | fz | 0,077 | 0,088 | 0,098 | 0,102 |
| H 2 | 1,5 x D | 0,2 x D | 0,5 x D | 70 | – | 120 | 56 | – | 96 | 42 | – | 72 | fz | 0,057 | 0,065 | 0,071 | 0,073 |
ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20%!
