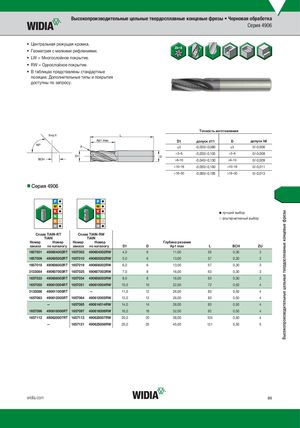

Каталог Widia цельные концевые фрезы - страница 89

Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка
Серия 4906

• Центральная режущая кромка.
• Геометрия с мелкими рифлениями.
• LW = Многослойное покрытие.
• RW = Однослойное покрытие.
• В таблицах представлены стандартные
позиции. Дополнительные типы и покрытия
доступны по запросу.


Tочность изготовления
Вид X
D1 допуск d11 D допуск h6
≤3 -0,020/-0,080 ≤3 0/-0,006
>3–6 -0,030/-0,105 >3–6 0/-0,008
>6–10 -0,040/-0,130 >6–10 0/-0,009
>10–18 -0,050/-0,160 >10–18 0/-0,011
>18–30 -0,065/-0,195 >18–30 0/-0,013

Серия 4906
nn


Высокопроизводительные цельные твердосплавные концевые фрезы
˜ лучший выбор
™ альтернативный выбор


TiAlN-RT
Сплав TiAlN-RT TiAlN-RW
Сплав TiAlN-RW
TiAlN TiAlN
Номер Номер Номер Номер Глубина резания
заказа по каталогу заказа по каталогу D1 D Ap1 max L BCH ZU
1657001 490604002RT 1657002 490604002RW 4,0 6 11,00 55 0,30 3
1657009 490605002RT 1657010 490605002RW 5,0 6 13,00 57 0,30 3
1657018 490606002RT 1657019 490606002RW 6,0 6 13,00 57 0,30 3
3133084 490607003RT 1657025 490607003RW 7,0 8 16,00 63 0,30 3
1657033 490608003RT 1657034 490608003RW 8,0 8 16,00 63 0,30 3
1657050 490610004RT 1657051 490610004RW 10,0 10 22,00 72 0,50 4
3133086 490611005RT — 11,0 12 26,00 83 0,50 4
1657063 490612005RT 1657064 490612005RW 12,0 12 26,00 83 0,50 4
— 1657085 490614014RW 14,0 14 26,00 83 0,50 4
1657096 490616006RT 1657097 490616006RW 16,0 16 32,00 92 0,50 4
1657112 490620007RT 1657113 490620007RW 20,0 20 38,00 104 0,50 4
— 1657121 490625008RW 25,0 25 45,00 121 0,50 5
