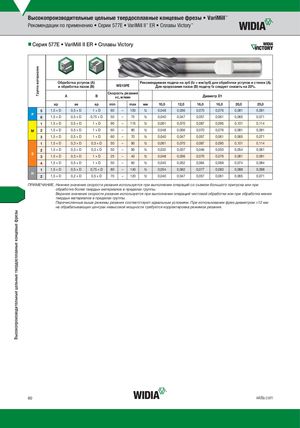

Рекомендации по применению • Серии 577E • VariMill II™ ER • Сплавы Victory™
nnСерия 577E • VariMill II ER • Сплавы Victory
| Группа материалов | Обра и об | ботка уступ работка паз A | ов (A) ов (B) B | W Скоро vc | S15 сть р , м/м | PE езания ин | Рекоме | ндуемая по Для прор | дача на зуб езания пазо | (fz = мм/зуб в (B) подачу Диам | ) для обраб fz следует етр D1 | отки уступо снизить на | в и стенок (A). 20%. |
| ap | ae | ap | min | max | мм | 10,0 | 12,0 | 16,0 | 18,0 | 20,0 | 25,0 | ||
| 5 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 100 | fz | 0,048 | 0,056 | 0,070 | 0,076 | 0,081 | 0,091 |
| P 6 | 1,5 × D | 0,5 × D | 0,75 × D | 50 | – | 75 | fz | 0,040 | 0,047 | 0,057 | 0,061 | 0,065 | 0,071 |
| 1 | 1,5 × D | 0,5 × D | 1 × D | 90 | – | 115 | fz | 0,061 | 0,070 | 0,087 | 0,095 | 0,101 | 0,114 |
| M 2 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 80 | fz | 0,048 | 0,056 | 0,070 | 0,076 | 0,081 | 0,091 |
| 3 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 70 | fz | 0,040 | 0,047 | 0,057 | 0,061 | 0,065 | 0,071 |
| 1 | 1,5 × D | 0,3 × D | 0,3 × D | 50 | – | 90 | fz | 0,061 | 0,070 | 0,087 | 0,095 | 0,101 | 0,114 |
| 2 | 1,5 × D | 0,3 × D | 0,3 × D | 50 | – | 90 | fz | 0,032 | 0,037 | 0,046 | 0,050 | 0,054 | 0,061 |
| S 3 | 1,5 × D | 0,3 × D | 1 × D | 25 | – | 40 | fz | 0,048 | 0,056 | 0,070 | 0,076 | 0,081 | 0,091 |
| 4 | 1,5 × D | 0,5 × D | 1 × D | 50 | – | 60 | fz | 0,045 | 0,052 | 0,064 | 0,069 | 0,074 | 0,084 |
| 1 | 1,5 × D | 0,5 × D | 0,75 × D | 80 | – | 140 | fz | 0,054 | 0,062 | 0,077 | 0,083 | 0,088 | 0,098 |
| H 2 | 1,5 × D | 0,2 × D | 0,5 × D | 70 | – | 120 | fz | 0,040 | 0,047 | 0,057 | 0,061 | 0,065 | 0,071 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
