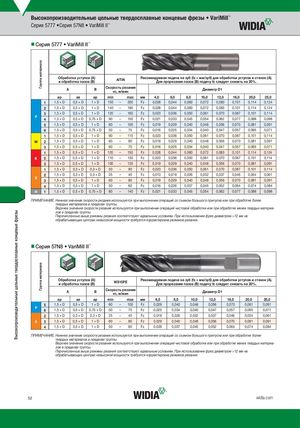

Серия 5777 •Серия 57N8 • VariMill II™
nnСерия 5777 • VariMill II™
Обработка уступов (A) AlTiN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов стенок (A).
- обработка пазов (B) Для прорезания пазов (B) подачу fz следует снизить на 20%.
| A | B | Скорость резания | Диаметр D1 | |
| vc, м/мин |
| ap | ae | ap | min | max | мм | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |||
| 1 | 1,5 × D | 0,5 × D | 1 × D | 150 | – | 200 | Fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| 2 | 1,5 × D | 0,5 × D | 1 × D | 140 | – | 190 | Fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| 3 | 1,5 × D | 0,5 × D | 1 × D | 120 | – | 160 | Fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| P | ||||||||||||||||
| 4 | 1,5 × D | 0,5 × D | 0,75 × D | 90 | – | 150 | Fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 | |
| 5 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 100 | Fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 6 | 1,5 × D | 0,5 × D | 0,75 × D | 50 | – | 75 | Fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
| 1 | 1,5 × D | 0,5 × D | 1 × D | 90 | – | 115 | Fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| M | 2 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 80 | Fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 3 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 70 | Fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
| 1 | 1,5 × D | 0,5 × D | 1 × D | 120 | – | 150 | Fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| K | 2 | 1,5 × D | 0,5 × D | 1 × D | 110 | – | 130 | Fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| 3 | 1,5 × D | 0,5 × D | 1 × D | 100 | – | 130 | Fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 1 | 1,5 × D | 0,3 × D | 0,3 × D | 50 | – | 90 | Fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| 2 | 1,5 × D | 0,3 × D | 0,3 × D | 25 | – | 40 | Fz | 0,013 | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 | |
| S | ||||||||||||||||
| 3 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 80 | Fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 4 | 1,5 × D | 0,5 × D | 1 × D | 50 | – | 60 | Fz | 0,016 | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 | 0,084 | |
| H | 1 | 1,5 × D | 0,5 × D | 0,75 × D | 80 | – | 140 | Fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материа- лов в пределах группы.
Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
nnСерия 57N8 • VariMill II™
Обработка уступов (A) WS15PE Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов стенок (A).
- обработка пазов (B) Для прорезания пазов (B) подачу fz следует снизить на 20%.
| A | B | Скорость резания | Диаметр D1 | |
| vc, м/мин |
| ap | ae | ap | min | max | мм | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |||
| 5 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 100 | Fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| P | |||||||||||||||
| 6 | 1,5 × D | 0,5 × D | 0,75 × D | 50 | – | 75 | Fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
| 2 | 1,5 × D | 0,3 × D | 0,3 × D | 25 | – | 40 | Fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 | |
| S | 3 | 1,5 × D | 0,5 × D | 1 × D | 60 | – | 80 | Fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 4 | 1,5 × D | 0,5 × D | 1 × D | 50 | – | 60 | Fz | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 | 0,084 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материа- лов в пределах группы.
Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
