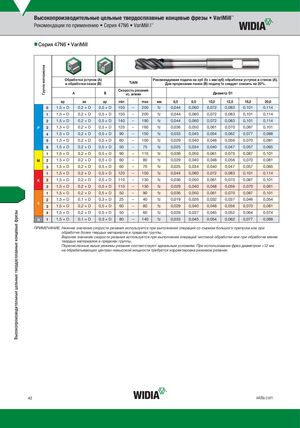

Рекомендации по применению • Серия 47N6 • VariMill I ™
nnСерия 47N6 • VariMill
| Группа материалов | Обра и обр | ботка уступо аботка пазо A | в (A) в (B) B | Скор v | TiAlN ость р c, м/м | езания ин | Рекоме | ндуемая по Для прорез | дача на зуб ания пазов | (fz = мм/з (B) подачу Диа | уб) обработ fz следует метр D1 | ки уступов снизить на | и стенок (A). 20%. |
| ap | ae | ap | min | max | мм | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | ||
| 0 | 1,5 × D | 0,2 × D | 0,5 × D | 150 | – | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| 1 | 1,5 × D | 0,2 × D | 0,5 × D | 150 | – | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| 2 | 1,5 × D | 0,2 × D | 0,5 × D | 140 | – | 190 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| P 3 | 1,5 × D | 0,2 × D | 0,5 × D | 120 | – | 160 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| 4 | 1,5 × D | 0,2 × D | 0,5 × D | 90 | – | 150 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 |
| 5 | 1,5 × D | 0,2 × D | 0,5 × D | 60 | – | 100 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 6 | 1,5 × D | 0,2 × D | 0,5 × D | 50 | – | 75 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 |
| 1 | 1,5 × D | 0,2 × D | 0,5 × D | 90 | – | 115 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| M 2 | 1,5 × D | 0,2 × D | 0,5 × D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 3 | 1,5 × D | 0,2 × D | 0,5 × D | 60 | – | 70 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 |
| 1 | 1,5 × D | 0,2 × D | 0,5 × D | 120 | – | 150 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| K 2 | 1,5 × D | 0,2 × D | 0,5 × D | 110 | – | 130 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| 3 | 1,5 × D | 0,2 × D | 0,5 × D | 110 | – | 130 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 1 | 1,5 × D | 0,2 × D | 0,5 × D | 50 | – | 90 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| 2 | 1,5 × D | 0,1 × D | 0,3 × D | 25 | – | 40 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 |
| S 3 | 1,5 × D | 0,2 × D | 0,5 × D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 4 | 1,5 × D | 0,2 × D | 0,5 × D | 50 | – | 60 | fz | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 |
| H 1 | 1,5 × D | 0,1 × D | 0,3 × D | 80 | – | 140 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
