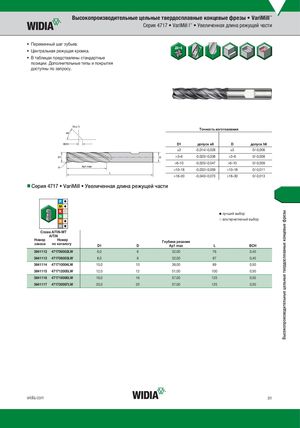

Каталог Widia цельные концевые фрезы - страница 31

Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серия 4717 • VariMill I™ • Увеличенная длина режущей части • Переменный шаг зубьев. • Центральная режущая кромка. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Вид Х Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 Серия 4717 • VariMill • Увеличенная длина режущей части nn Высокопроизводительные цельные твердосплавные концевые фрезы ˜ лучший выбор ™ альтернативный выбор Сплав AlTiN-MT TiAlN-LW AlTiN Номер Номер Глубина резания заказа по каталогу D1 D Ap1 max L BCH 3641112 471706002LW 6,0 6 32,00 76 0,40 3641113 471708003LW 8,0 8 32,00 87 0,40 3641114 471710004LW 10,0 10 38,00 89 0,50 3641115 471712005LW 12,0 12 51,00 100 0,50 3641116 471716006LW 16,0 16 57,00 125 0,50 3641117 471720007LW 20,0 20 57,00 125 0,50 widia.com 31
