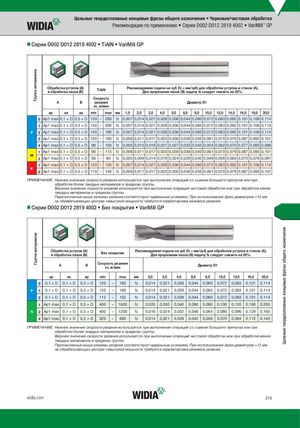

Каталог Widia цельные концевые фрезы - страница 213

Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Рекомендации по применению • Серии D002 D012 2819 4002 • VariMill™ GP Серии D002 D012 2819 4002 • TiAlN • VariMill GP nn Группа материалов Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). TiAlN и обработка пазов (B) Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость A B резания Диаметр D1 vc, м/мин ap ae ap min max мм 1,0 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 0 Ap1 max 0,1 × D 0,5 × D 150 – 200 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1 Ap1 max 0,1 × D 0,5 × D 150 – 200 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 P 2 Ap1 max 0,1 × D 0,5 × D 140 – 190 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 3 Ap1 max 0,1 × D 0,5 × D 120 – 160 fz 0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 4 Ap1 max 0,1 × D 0,5 × D 90 – 150 fz 0,005 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 1 Ap1 max 0,1 × D 0,5 × D 90 – 115 fz 0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 M 2 Ap1 max 0,1 × D 0,5 × D 60 – 80 fz 0,005 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 1 Ap1 max 0,1 × D 0,5 × D 120 – 150 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 K 2 Ap1 max 0,1 × D 0,5 × D 110 – 140 fz 0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Серии D002 D012 2819 4002 • Без покрытия • VariMill GP nn Цельные твердосплавные концевые фрезы общего назначения Группа материалов Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). Без покрытия и обработка пазов (B) Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость резания A B Диаметр D1 vc, м/мин ap ae ap min max мм 2,0 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 0 0,1 × D 0,1 × D 0,5 × D 120 – 160 fz 0,014 0,021 0,028 0,044 0,060 0,072 0,083 0,101 0,114 P 1 0,1 × D 0,1 × D 0,5 × D 120 – 160 fz 0,014 0,021 0,028 0,044 0,060 0,072 0,083 0,101 0,114 2 0,1 × D 0,1 × D 0,5 × D 112 – 152 fz 0,014 0,021 0,028 0,044 0,060 0,072 0,083 0,101 0,114 1 Ap1 max 0,1 × D 0,5 × D 400 – 1600 fz 0,020 0,030 0,040 0,060 0,080 0,100 0,120 0,160 0,200 N 2 Ap1 max 0,1 × D 0,5 × D 400 – 1200 fz 0,016 0,024 0,032 0,048 0,064 0,080 0,096 0,128 0,160 4 Ap1 max 0,1 × D 0,5 × D 320 – 600 fz 0,014 0,021 0,028 0,042 0,056 0,070 0,084 0,112 0,140 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com 213
