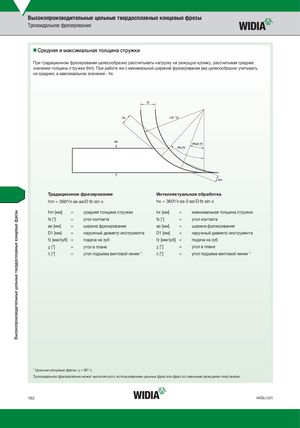

nnСредняя и максимальная толщина стружки
При традиционном фрезеровании целесообразно рассчитывать нагрузку на режущую кромку, рассчитывая среднее значение толщины стружки (hm). При работе же с минимальной шириной фрезерования (ae) целесообразно учитывать не среднее, а максимальное значение - hx.
| Традиционное фрезерование | Интеллектуальная обработка |
| hm = 360º/p∙fs∙ae/D∙fz∙sin x | hx = 360º/p∙fs∙2∙ae/D∙fz∙sin x |
| hm [мм] = средняя толщина стружки | hx [мм] = максимальная толщина стружки |
| fs [°] = угол контакта | fs [°] = угол контакта |
| ae [мм] = ширина фрезерования | ae [мм] = ширина фрезерования |
| D1 [мм] = наружный диаметр инструмента | D1 [мм] = наружный диаметр инструмента |
| fz [мм/зуб] = | подача на зуб подача на зуб fz [мм/зуб] = |
c [°] = угол в плане c [°] = угол в плане l [°] = угол подъема винтовой линии * l [°] = угол подъема винтовой линии *
* Цельные концевые фрезы: c = 90°-l Трохоидальное фрезерование может выполняться с использованием цельных фрез или фрез со сменными режущими пластинами.
