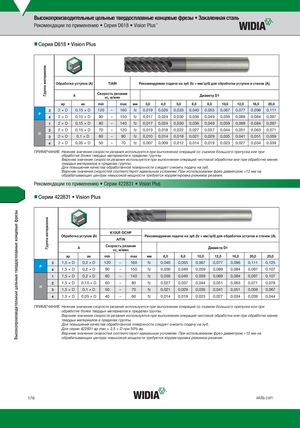

Рекомендации по применению • Серия D618 • Vision Plus™
nnСерия D618 • Vision Plus
| па материалов | Обработк | а уступов (A) | TiAlN | Рекоменд | уемая под | ача на зу | б (fz = мм | /зуб) для | обработк | и уступо | в и стено | к (A). | |||
| Груп | A | Скор v | ость р c, м/м | езания ин | Д | иаметр D | 1 | ||||||||
| ap | ae | min | max | мм | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | ||
| 3 | 2 × D | 0,15 × D | 120 | – | 160 | fz | 0,019 | 0,026 | 0,033 | 0,040 | 0,055 | 0,067 | 0,077 | 0,096 | 0,111 |
| P 4 | 2 × D | 0,15 × D | 90 | – | 150 | fz | 0,017 | 0,024 | 0,030 | 0,036 | 0,049 | 0,059 | 0,069 | 0,084 | 0,097 |
| 1 | 2 × D | 0,15 × D | 80 | – | 140 | fz | 0,017 | 0,024 | 0,030 | 0,036 | 0,049 | 0,059 | 0,069 | 0,084 | 0,097 |
| 2 | 2 × D | 0,15 × D | 70 | – | 120 | fz | 0,013 | 0,018 | 0,022 | 0,027 | 0,037 | 0,044 | 0,051 | 0,063 | 0,071 |
| H 3 | 2 × D | 0,1 × D | 60 | – | 90 | fz | 0,010 | 0,014 | 0,018 | 0,021 | 0,029 | 0,035 | 0,041 | 0,051 | 0,059 |
| 4 | 2 × D | 0,05 × D | 50 | – | 70 | fz | 0,007 | 0,009 | 0,012 | 0,014 | 0,019 | 0,023 | 0,027 | 0,034 | 0,039 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
Рекомендации по применению • Серии 422831 • Vision Plus
nnСерии 422831 • Vision Plus
| Группа материалов | Обработк | а уступов (A) A | K1 Скор v | 0UF-D AlTiN ость р c, м/м | CHP езания ин | Реком | ендуемая п | одача на з | уб (fz = мм | /зуб) для об Диаметр D | работки у 1 | ступов и с | тенок (A). |
| ap | ae | min | max | мм | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | ||
| 3 | 1,5 × D | 0,2 × D | 120 | – | 160 | fz | 0,040 | 0,055 | 0,067 | 0,077 | 0,096 | 0,111 | 0,125 |
| P 4 | 1,5 × D | 0,2 × D | 90 | – | 150 | fz | 0,036 | 0,049 | 0,059 | 0,069 | 0,084 | 0,097 | 0,107 |
| 1 | 1,5 × D | 0,2 × D | 80 | – | 140 | fz | 0,036 | 0,049 | 0,059 | 0,069 | 0,084 | 0,097 | 0,107 |
| 2 | 1,5 × D | 0,15 × D | 60 | – | 80 | fz | 0,027 | 0,037 | 0,044 | 0,051 | 0,063 | 0,071 | 0,078 |
| H 3 | 1,5 × D | 0,1 × D | 50 | – | 70 | fz | 0,021 | 0,029 | 0,035 | 0,041 | 0,051 | 0,059 | 0,067 |
| 4 | 1,5 × D | 0,05 × D | 40 | – | 60 | fz | 0,014 | 0,019 | 0,023 | 0,027 | 0,034 | 0,039 | 0,044 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Для серии 422831 ap max = 2,5 × D при 50% ae. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
