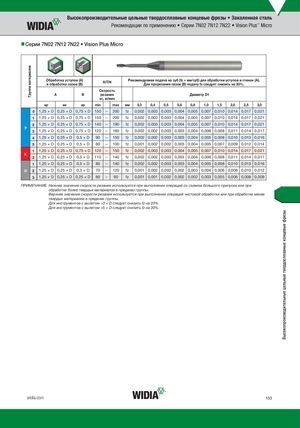

Рекомендации по применению • Серии 7N02 7N12 7N22 • Vision Plus™ Micro
nnСерии 7N02 7N12 7N22 • Vision Plus Micro
| Группа материалов | Обра и обр | ботка уступ аботка паз A | ов (A) ов(B) B | A Ск ре vc, | l ор з м | Ti о ан / | N сть ия мин | Ре | коменду Д | емая по ля прор | дача на езания | зуб (fz = пазов(B) | мм/зуб) подачу Диаме | для обр fz следу тр D1 | аботки ет сниз | уступов ить на 2 | и стено 0%. | к (A). |
| ap | ae | ap | min | max | мм | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | |||
| 0 | 1,25 × D | 0,25 × D | 0,75 × D | 150 | – | 200 | fz | 0,002 | 0,003 | 0,003 | 0,004 | 0,005 | 0,007 | 0,010 | 0,014 | 0,017 | 0,021 | |
| 1 | 1,25 × D | 0,25 × D | 0,75 × D | 150 | – | 200 | fz | 0,002 | 0,003 | 0,003 | 0,004 | 0,005 | 0,007 | 0,010 | 0,014 | 0,017 | 0,021 | |
| 2 | 1,25 × D | 0,25 × D | 0,75 × D | 140 | – | 190 | fz | 0,002 | 0,003 | 0,003 | 0,004 | 0,005 | 0,007 | 0,010 | 0,014 | 0,017 | 0,021 | |
| P 3 | 1,25 × D | 0,25 × D | 0,75 × D | 120 | – | 160 | fz | 0,002 | 0,002 | 0,003 | 0,003 | 0,004 | 0,006 | 0,008 | 0,011 | 0,014 | 0,017 | |
| 4 | 1,25 × D | 0,25 × D | 0,5 × D | 90 | – | 150 | fz | 0,002 | 0,002 | 0,003 | 0,003 | 0,004 | 0,005 | 0,008 | 0,010 | 0,013 | 0,016 | |
| 5 | 1,25 × D | 0,25 × D | 0,5 × D | 60 | – | 100 | fz | 0,001 | 0,002 | 0,002 | 0,003 | 0,004 | 0,005 | 0,007 | 0,009 | 0,012 | 0,014 | |
| 1 | 1,25 × D | 0,25 × D | 0,75 × D | 120 | – | 150 | fz | 0,002 | 0,003 | 0,003 | 0,004 | 0,005 | 0,007 | 0,010 | 0,014 | 0,017 | 0,021 | |
| K 2 | 1,25 × D | 0,25 × D | 0,5 × D | 110 | – | 140 | fz | 0,002 | 0,002 | 0,003 | 0,003 | 0,004 | 0,006 | 0,008 | 0,011 | 0,014 | 0,017 | |
| 1 | 1,25 × D | 0,25 × D | 0,5 × D | 80 | – | 140 | fz | 0,002 | 0,002 | 0,003 | 0,003 | 0,004 | 0,005 | 0,008 | 0,010 | 0,013 | 0,016 | |
| H 2 | 1,25 × D | 0,25 × D | 0,3 × D | 70 | – | 120 | fz | 0,001 | 0,002 | 0,002 | 0,002 | 0,003 | 0,004 | 0,006 | 0,008 | 0,010 | 0,012 | |
| 3 | 1,25 × D | 0,25 × D | 0,25 × D | 60 | – | 90 | fz | 0,001 | 0,001 | 0,002 | 0,002 | 0,002 | 0,003 | 0,005 | 0,006 | 0,008 | 0,009 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для инструментов с вылетом >3 × D следует снизить fz на 20%. Для инструментов с вылетом >5 × D следует снизить fz на 30%.
