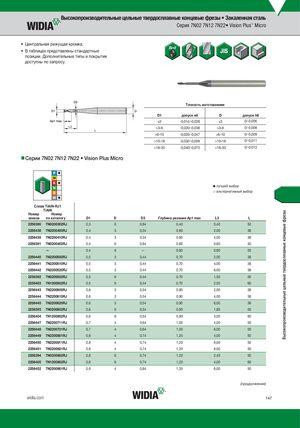

Серия 7N02 7N12 7N22• Vision Plus™ Micro
- Центральная режущая кромка.
(продолжение) В таблицах представлены стандартные
позиции. Дополнительные типы и покрытия
доступны по запросу.
| Tочность изг | отовления | ||
| D1 | допуск e8 | D | допуск h6 |
| ≤3 | -0,014/-0,028 | ≤3 | 0/-0,006 |
| >3–6 | -0,020/-0,038 | >3–6 | 0/-0,008 |
| >6–10 | -0,025/-0,047 | >6–10 | 0/-0,009 |
| >10–18 | -0,032/-0,059 | >10–18 | 0/-0,011 |
| >18–30 | -0,040/-0,073 | >18–30 | 0/-0,013 |
nnСерии 7N02 7N12 7N22 Vision Plus Micro
лучший выбор альтернативный выбор
| Ti Спла Номер заказа | AlN-RJ1 в TiAlN-RJ1 TiAlN Номер по каталогу | D1 | D | D3 | Глубинарезания Ap1 max | L3 | L |
| 2256390 | 7N0200302RJ | 0,3 | 6 | 0,84 | 0,40 | 0,40 | 50 |
| 2256438 | 7N2200400RJ | 0,4 | 3 | 0,34 | 0,60 | 2,00 | 38 |
| 2256439 | 7N2200410RJ | 0,4 | 3 | 0,34 | 0,60 | 4,00 | 38 |
| 2256391 | 7N0200402RJ | 0,4 | 6 | 0,84 | 0,60 | 0,60 | 50 |
| — | 0,4 | 6 | — | 0,60 | 0,60 | 50 | |
| 2256440 | 7N2200500RJ | 0,5 | 3 | 0,44 | 0,70 | 2,00 | 38 |
| 2256441 | 7N2200510RJ | 0,5 | 3 | 0,44 | 0,70 | 4,00 | 38 |
| 2256442 | 7N2200520RJ | 0,5 | 3 | 0,44 | 0,70 | 6,00 | 38 |
| 2256392 | 7N0200502RJ | 0,5 | 6 | 0,44 | 0,70 | 1,50 | 50 |
| 2256403 | 7N1200502RJ | 0,5 | 6 | 0,44 | 0,70 | 2,50 | 60 |
| 2256443 | 7N2200600RJ | 0,6 | 3 | 0,54 | 0,90 | 2,00 | 38 |
| 2256444 | 7N2200610RJ | 0,6 | 3 | 0,54 | 0,90 | 4,00 | 38 |
| 2256445 | 7N2200620RJ | 0,6 | 3 | 0,54 | 0,90 | 6,00 | 38 |
| 2256393 | 7N0200602RJ | 0,6 | 6 | 0,54 | 0,90 | 1,80 | 50 |
| 2256404 | 7N1200602RJ | 0,6 | 6 | 0,54 | 0,90 | 3,00 | 60 |
| 2256447 | 7N2200711RJ | 0,7 | 4 | 0,64 | 1,00 | 4,00 | 50 |
| 2256448 | 7N2200721RJ | 0,7 | 4 | 0,64 | 1,00 | 6,00 | 50 |
| 2256449 | 7N2200801RJ | 0,8 | 4 | 0,74 | 1,20 | 4,00 | 50 |
| 2256450 | 7N2200811RJ | 0,8 | 4 | 0,74 | 1,20 | 6,00 | 50 |
| 2256451 | 7N2200821RJ | 0,8 | 4 | 0,74 | 1,20 | 8,00 | 50 |
| 2256394 | 7N0200802RJ | 0,8 | 6 | 0,74 | 1,20 | 2,40 | 50 |
| 2256405 | 7N1200802RJ | 0,8 | 6 | 0,74 | 1,20 | 4,00 | 60 |
| 2256452 | 7N2200901RJ | 0,9 | 4 | 0,84 | 1,35 | 6,00 | 50 |
(продолжение)
