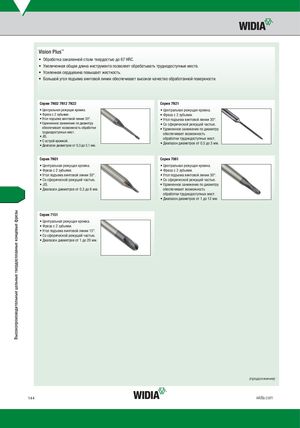

Каталог Widia цельные концевые фрезы - страница 144

Vision Plus™

• Обработка закаленной стали твердостью до 67 HRC.
• Увеличенная общая длина инструмента позволяет обрабатывать труднодоступные места.
• Усиленная сердцевина повышает жесткость.
• Большой угол подъема винтовой линии обеспечивает высокое качество обработанной поверхности.

Серии 7N02 7N12 7N22 Серия 7N21

• Центральная режущая кромка.
• Центральная режущая кромка.
• Фреза с 2 зубьями.
• Фреза с 2 зубьями.
• Угол подъема винтовой линии 30°.
• Угол подъема винтовой линии 30°.
• Удлиненное занижение по диаметру
• Со сферической режущей частью.

• JIS. обработки труднодоступных мест.
• С острой кромкой.
• Диапазон диаметров от 0,5 до 3 мм.
• Диапазон диаметров от 0,3 до 3,1 мм.

Серия 7N01 Серия 7061

• Центральная режущая кромка.
• Центральная режущая кромка.
• Фреза с 2 зубьями.
• Фреза с 2 зубьями.
• Угол подъема винтовой линии 30°.
• Угол подъема винтовой линии 30°.
• Со сферической режущей частью.
• Со сферической режущей частью.
• JIS.
• Удлиненное занижение по диаметру
• Диапазон диаметров от 0,3 до 6 мм. обеспечивает возможность

обработки труднодоступных мест.

• Диапазон диаметров от 1 до 12 мм.

Серия 7151

• Центральная режущая кромка.
• Фреза с 2 зубьями.
• Угол подъема винтовой линии 15°.
• Со сферической режущей частью.
• Диапазон диаметров от 1 до 20 мм.

(продолжение)
