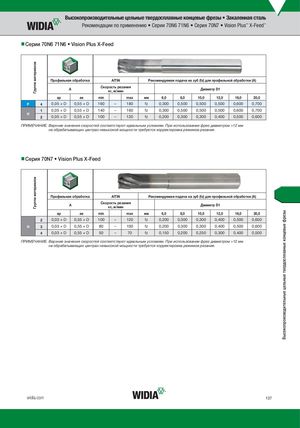

Каталог Widia цельные концевые фрезы - страница 137
Навигация
Каталог Widia токарный инструмент 2020
Каталог Widia достижения 2020
Каталог Widia all star 2019
Каталог Widia инструментальная оснастка
Каталог Widia токарный инструмент 2017
Рекомендации по применению • Серии 70N6 71N6 • Серия 70N7 • Vision Plus™ X-Feed ™
nnСерии 70N6 71N6 • Vision Plus X-Feed
Профильная обработка AlTiN Рекомендуемая подача на зуб (fz) для профильной обработки (A)
| A | Скорость резания | Диаметр D1 | |
| vc, м/мин |
| ap | ae | min | max | мм | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |||||
| P | 4 | 0,05 × D | 0,55 × D | 160 | – | 180 | fz | 0,300 | 0,500 | 0,500 | 0,500 | 0,600 | 0,700 | ||
| 1 | 0,05 × D | 0,55 × D | 140 | – | 160 | fz | 0,300 | 0,500 | 0,500 | 0,500 | 0,600 | 0,700 | |||
| H | |||||||||||||||
| 2 | 0,05 × D | 0,55 × D | 100 | – | 120 | fz | 0,200 | 0,300 | 0,300 | 0,400 | 0,500 | 0,600 |
ПРИМЕЧАНИЕ. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
nnСерия 70N7 • Vision Plus X-Feed
Профильная обработка AlTiN Рекомендуемая подача на зуб (fz) для профильной обработки (A)
| A | Скорость резания | Диаметр D1 | |
| vc, м/мин |
| ap | ae | min | max | мм | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |||||
| 2 | 0,03 × D | 0,55 × D | 100 | – | 120 | fz | 0,200 | 0,300 | 0,300 | 0,400 | 0,500 | 0,600 | |||
| H | 3 | 0,03 × D | 0,55 × D | 80 | – | 100 | fz | 0,200 | 0,300 | 0,300 | 0,400 | 0,500 | 0,600 | ||
| 4 | 0,03 × D | 0,55 × D | 50 | – | 70 | fz | 0,150 | 0,200 | 0,250 | 0,300 | 0,400 | 0,500 |
ПРИМЕЧАНИЕ. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
