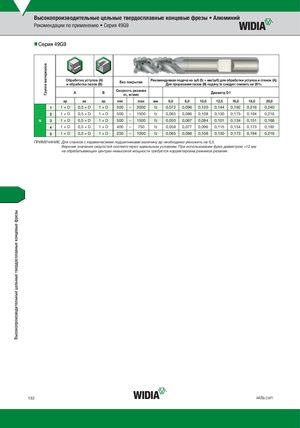

Каталог Widia цельные концевые фрезы - страница 132
Навигация
Каталог Widia токарный инструмент 2020
Каталог Widia достижения 2020
Каталог Widia all star 2019
Каталог Widia инструментальная оснастка
Каталог Widia токарный инструмент 2017
Рекомендации по применению • Серия 49G9
nnСерия 49G9
| Группа материалов | Обра и об | ботка уступ работка паз A | ов (A) ов(B) B | Без Скоро vc | покр сть р , м/м | ытия езания ин | Рекоме | ндуемая п Для про | одача на з резания па | уб (fz = мм зов(B) по | /зуб) для о дачу fz сле Диаметр D | бработки дует сниз 1 | уступов и ить на 20% | стенок (A). . |
| ap | ae | ap | min | max | мм | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 18,0 | 20,0 | ||
| 1 | 1 × D | 0,5 × D | 1 × D | 500 | – | 2000 | fz | 0,072 | 0,096 | 0,120 | 0,144 | 0,192 | 0,216 | 0,240 |
| 2 | 1 × D | 0,5 × D | 1 × D | 500 | – | 1500 | fz | 0,065 | 0,086 | 0,108 | 0,130 | 0,173 | 0,194 | 0,216 |
| N 3 | 1 × D | 0,5 × D | 1 × D | 500 | – | 1500 | fz | 0,050 | 0,067 | 0,084 | 0,101 | 0,134 | 0,151 | 0,168 |
| 4 | 1 × D | 0,5 × D | 1 × D | 400 | – | 750 | fz | 0,058 | 0,077 | 0,096 | 0,115 | 0,154 | 0,173 | 0,192 |
| 5 | 1 × D | 0,5 × D | 1 × D | 250 | – | 1000 | fz | 0,065 | 0,086 | 0,108 | 0,130 | 0,173 | 0,194 | 0,216 |
ПРИМЕЧАНИЕ. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
