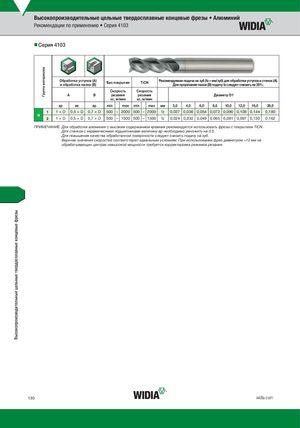

nnСерия 4103
| Обработка уступов (A) | Без покрытия | TiCN | Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). | ||
| и обработка пазов (B) | Для прорезания пазов (B) подачу fz следует снизить на 20%. | ||||
| Скорость | Скорость |
| A | B | резания | резания | Диаметр D1 |
| vc, м/мин | vc, м/мин |
| ap | ae | ap | min | max | min | max | мм | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |||
| 1 | 1 × D | 0,5 × D 0,7 × D | 500 – 2000 500 – 2000 | fz | 0,027 0,036 0,054 0,072 0,090 0,108 0,144 | 0,180 | ||||||||||||
| N | ||||||||||||||||||
| 2 | 1 × D | 0,5 × D 0,7 × D | 500 – 1500 500 – 1500 | fz | 0,024 0,032 0,049 0,065 0,081 0,097 0,130 | 0,162 |
ПРИМЕЧАНИЕ. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием TiCN. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на
обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
