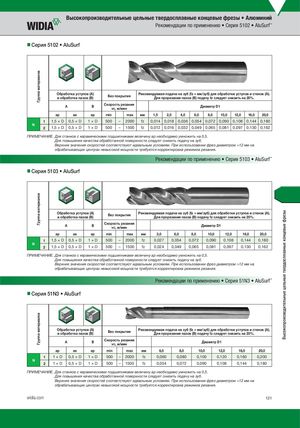

Каталог Widia цельные концевые фрезы - страница 121

Высокопроизводительные цельные твердосплавные концевые фрезы • Алюминий
Рекомендации по применению • Серия 5102 • AluSurf™

Серия 5102 • AluSurf
nn
Группа материалов


Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
Без покрытия
и обработка пазов (B) Для прорезания пазов (B) подачу fz следует снизить на 20%.
Скорость резания
A B Диаметр D1
vc, м/мин
ap ae ap min max мм 1,5 2,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0
1 1,5 × D 0,5 × D 1×D 500 – 2000 fz 0,014 0,018 0,036 0,054 0,072 0,090 0,108 0,144 0,180
N
2 1,5 × D 0,5 × D 1×D 500 – 1500 fz 0,012 0,016 0,032 0,049 0,065 0,081 0,097 0,130 0,162
ПРИМЕЧАНИЕ. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5.
Для повышения качества обработанной поверхности следует снизить подачу на зуб.
Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на
обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
Рекомендации по применению • Серия 5103 • AluSurf™
Серия 5103 • AluSurf
nn
Группа материалов


Высокопроизводительные цельные твердосплавные концевые фрезы
Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
Без покрытия
и обработка пазов (B) Для прорезания пазов (B) подачу fz следует снизить на 20%.
Скорость резания
A B Диаметр D1
vc, м/мин
ap ae ap min max мм 3,0 6,0 8,0 10,0 12,0 16,0 20,0
1 1,5 × D 0,5 × D 1×D 500 – 2000 fz 0,027 0,054 0,072 0,090 0,108 0,144 0,180
N
2 1,5 × D 0,5 × D 1×D 500 – 1500 fz 0,024 0,049 0,065 0,081 0,097 0,130 0,162
ПРИМЕЧАНИЕ. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5.
Для повышения качества обработанной поверхности следует снизить подачу на зуб.
Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на
обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.

Рекомендации по применению • Серия 51N3 • AluSurf™
Серия 51N3 • AluSurf
nn
Группа материалов


Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
Без покрытия
и обработка пазов (B) Для прорезания пазов (B) подачу fz следует снизить на 20%.
Скорость резания
A B Диаметр D1
vc, м/мин
ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 20,0
1 1×D 0,5 × D 1×D 500 – 2000 fz 0,060 0,080 0,100 0,120 0,160 0,200
N
2 1×D 0,5 × D 1×D 500 – 1500 fz 0,054 0,072 0,090 0,108 0,144 0,180
ПРИМЕЧАНИЕ. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5.
Для повышения качества обработанной поверхности следует снизить подачу на зуб.
Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на
обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
