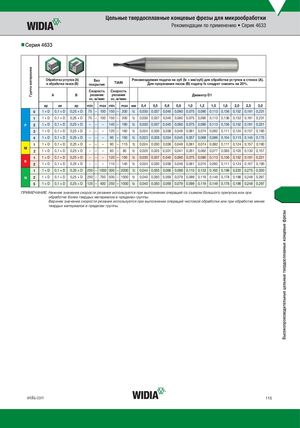

Каталог Widia цельные концевые фрезы - страница 115
Навигация
Каталог Widia токарный инструмент 2020
Каталог Widia достижения 2020
Каталог Widia all star 2019
Каталог Widia инструментальная оснастка
Каталог Widia токарный инструмент 2017
Цельные твердосплавные концевые фрезы для микрообработки
nnСерия 4633
Обработка уступов (A) Без Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
и обработка пазов (B) покрытия TiAlN Для прорезания пазов (B) подачу fz следует снизить на 20%.
Скорость Скорость
A B резания резания Диаметр D1
vc, м/мин vc, м/мин
| ap | ae | ap min max min max мм | 3,0 2,5 2,0 1,8 1,5 1,2 1,0 0,8 0,6 0,5 0,4 | |||||
| 0 | 1 × D | 0,1 × D | 0,25 × D | 75 – 100 150 – 200 | fz | 0,030 0,037 0,045 0,060 0,075 0,090 0,113 0,136 0,152 0,191 0,231 | ||
| 1 | 1 × D | 0,1 × D | 0,25 × D | 75 – 100 150 – 200 | fz | 0,030 0,037 0,045 0,060 0,075 0,090 0,113 0,136 0,152 0,191 0,231 | ||
| P 2 | 1 × D | 0,1 × D | 0,25 × D | – – | – | 140 – 190 | fz | 0,030 0,037 0,045 0,060 0,075 0,090 0,113 0,136 0,152 0,191 0,231 |
| 3 | 1 × D | 0,1 × D | 0,25 × D | – – | – | 120 – 160 | fz | 0,024 0,030 0,036 0,049 0,061 0,074 0,092 0,111 0,124 0,157 0,190 |
| 4 | 1 × D | 0,1 × D | 0,25 × D | – – | – | 90 – 150 | fz | 0,023 0,028 0,034 0,045 0,057 0,069 0,086 0,104 0,115 0,145 0,175 |
| 1 | 1 × D | 0,1 × D | 0,25 × D | – – | – | 90 – 115 | fz | 0,024 0,030 0,036 0,049 0,061 0,074 0,092 0,111 0,124 0,157 0,190 |
M
| 2 | 1 × D | 0,1 × D | 0,25 × D | – – | – | 60 – 80 | fz | 0,020 0,025 0,031 0,041 0,051 0,062 0,077 0,093 0,103 0,130 0,157 |
| 1 | 1 × D | 0,1 × D | 0,25 × D | – – | – | 120 – 150 | fz | 0,030 0,037 0,045 0,060 0,075 0,090 0,113 0,136 0,152 0,191 0,231 |
K
| 2 | 1 × D | 0,1 × D | 0,25 × D | – – | – | 110 – 140 | fz | 0,024 0,030 0,036 0,049 0,061 0,074 0,092 0,111 0,124 0,157 0,190 | |
| 1 | 1 × D | 0,1 × D | 0,25 × D | 250 – 1000 500 – 2000 fz | 0,044 0,055 0,066 0,088 0,110 0,132 0,165 0,198 0,220 0,275 0,330 | ||||
| N | 2 | 1 × D | 0,1 × D | 0,25 × D | 250 – 750 500 – 1500 fz | 0,040 0,050 0,059 0,079 0,099 0,119 0,149 0,178 0,198 0,248 0,297 | |||
| 5 | 1 × D | 0,1 × D | 0,25 × D | 125 – 400 250 – 1000 fz | 0,040 0,050 0,059 0,079 0,099 0,119 0,149 0,178 0,198 0,248 0,297 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы.
