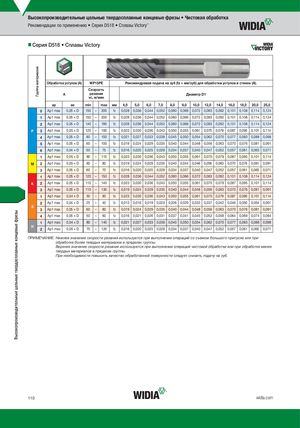

Рекомендации по применению • Серия D518 • Сплавы Victory™
nnСерия D518 • Сплавы Victory
Обработка уступов (A) WP15PE Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
Скорость
A резания Диаметр D1
vc, м/мин
| ap | ae min | max | мм | 25,0 20,0 18,0 16,0 14,0 12,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 | |||
| 0 | Ap1 max | 0,05 × D | 150 – | 200 | fz | 0,028 0,036 0,044 0,052 0,060 0,066 0,072 0,083 0,092 0,101 0,108 0,114 0,124 | |
| 1 | Ap1 max | 0,05 × D | 150 – | 200 | fz | 0,028 0,036 0,044 0,052 0,060 0,066 0,072 0,083 0,092 0,101 0,108 0,114 0,124 | |
| 2 | Ap1 max | 0,05 × D | 140 – | 190 | fz | 0,028 0,036 0,044 0,052 0,060 0,066 0,072 0,083 0,092 0,101 0,108 0,114 0,124 | |
| P 3 | Ap1 max | 0,05 × D | 120 – | 160 | fz | 0,023 0,030 0,036 0,043 0,050 0,055 0,061 0,070 0,079 0,087 0,095 0,101 0,114 | |
| 4 | Ap1 max | 0,05 × D | 90 | – | 150 | fz | 0,021 0,027 0,033 0,039 0,045 0,050 0,054 0,062 0,070 0,077 0,083 0,088 0,098 |
| 5 | Ap1 max | 0,05 × D | 60 | – | 100 | fz | 0,019 0,024 0,029 0,035 0,040 0,044 0,048 0,056 0,063 0,070 0,076 0,081 0,091 |
| 6 | Ap1 max | 0,04 × D | 50 | – | 75 | fz | 0,016 0,020 0,025 0,029 0,034 0,037 0,040 0,047 0,052 0,057 0,061 0,065 0,071 |
| 1 | Ap1 max | 0,05 × D | 90 | – | 115 | fz | 0,023 0,030 0,036 0,043 0,050 0,055 0,061 0,070 0,079 0,087 0,095 0,101 0,114 |
| M 2 | Ap1 max | 0,05 × D | 60 | – | 80 | fz | 0,019 0,024 0,029 0,035 0,040 0,044 0,048 0,056 0,063 0,070 0,076 0,081 0,091 |
| 3 | Ap1 max | 0,05 × D | 60 | – | 70 | fz | 0,016 0,020 0,025 0,029 0,034 0,037 0,040 0,047 0,052 0,057 0,061 0,065 0,071 |
| 1 | Ap1 max | 0,05 × D | 120 – | 150 | fz | 0,028 0,036 0,044 0,052 0,060 0,066 0,072 0,083 0,092 0,101 0,108 0,114 0,124 | |
| K 2 | Ap1 max | 0,05 × D | 110 – | 140 | fz | 0,023 0,030 0,036 0,043 0,050 0,055 0,061 0,070 0,079 0,087 0,095 0,101 0,114 | |
| 3 | Ap1 max | 0,05 × D | 110 – | 130 | fz | 0,019 0,024 0,029 0,035 0,040 0,044 0,048 0,056 0,063 0,070 0,076 0,081 0,091 | |
| 1 | Ap1 max | 0,04 × D | 50 | – | 90 | fz | 0,023 0,030 0,036 0,043 0,050 0,055 0,061 0,070 0,079 0,087 0,095 0,101 0,114 |
| 2 | Ap1 max | 0,04 × D | 25 | – | 40 | fz | 0,013 0,016 0,019 0,023 0,026 0,029 0,032 0,037 0,042 0,046 0,050 0,054 0,061 |
S
| 3 | Ap1 max | 0,05 × D | 60 | – | 80 | fz | 0,019 0,024 0,029 0,035 0,040 0,044 0,048 0,056 0,063 0,070 0,076 0,081 0,091 |
| 4 | Ap1 max | 0,05 × D | 50 | – | 60 | fz | 0,016 0,021 0,026 0,031 0,037 0,041 0,045 0,052 0,058 0,064 0,069 0,074 0,084 |
| 1 | Ap1 max | 0,04 × D | 80 | – | 140 | fz | 0,021 0,027 0,033 0,039 0,045 0,050 0,054 0,062 0,070 0,077 0,083 0,088 0,098 |
H
2 Ap1 max 0,05 × D 70 – 120 fz 0,016 0,020 0,025 0,029 0,034 0,037 0,040 0,047 0,052 0,057 0,061 0,065 0,071
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При необходимости повысить качество обработанной поверхности следует снизить подачу на зуб.
