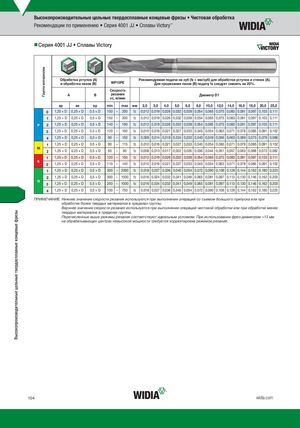

Рекомендации по применению • Серия 4001 JJ • Сплавы Victory ™
nnСерия 4001 JJ • Сплавы Victory
Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
и обработка пазов (B) WP15PE Для прорезания пазов (B) подачу fz следует снизить на 20%.
Скорость
A B резания Диаметр D1
vc, м/мин
| ae ap ap | min | max мм | 10,0 12,0 14,0 16,0 18,0 20,0 25,0 8,0 6,0 5,0 4,0 3,0 2,0 | ||
| 0 | 1,25 × D 0,25 × D | 0,5 × D | 150 – 200 | fz | 0,012 0,019 0,026 0,032 0,039 0,054 0,065 0,075 0,083 0,091 0,097 0,103 0,111 |
| 1 | 1,25 × D 0,25 × D | 0,5 × D | 150 – 200 | fz | 0,012 0,019 0,026 0,032 0,039 0,054 0,065 0,075 0,083 0,091 0,097 0,103 0,111 |
| P 2 | 1,25 × D 0,25 × D | 0,5 × D | 140 – 190 | fz | 0,012 0,019 0,026 0,032 0,039 0,054 0,065 0,075 0,083 0,091 0,097 0,103 0,111 |
| 3 | 1,25 × D 0,25 × D | 0,5 × D | 120 – 160 | fz | 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,063 0,071 0,078 0,085 0,091 0,102 |
| 4 | 1,25 × D 0,25 × D | 0,3 × D | 90 – 150 | fz | 0,009 0,014 0,019 0,024 0,030 0,040 0,049 0,056 0,063 0,069 0,075 0,079 0,088 |
| 1 | 1,25 × D 0,25 × D | 0,5 × D | 90 – 115 | fz | 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,063 0,071 0,078 0,085 0,091 0,102 |
M
| 2 | 1,25 × D 0,25 × D | 0,5 × D | 60 – | 80 | fz | 0,008 0,013 0,017 0,022 0,026 0,036 0,044 0,051 0,057 0,063 0,068 0,073 0,082 |
| 1 | 1,25 × D 0,25 × D | 0,5 × D | 120 – 150 | fz | 0,012 0,019 0,026 0,032 0,039 0,054 0,065 0,075 0,083 0,091 0,097 0,103 0,111 |
K
| 2 | 1,25 × D 0,25 × D | 0,5 × D | 110 – 140 | fz | 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,063 0,071 0,078 0,085 0,091 0,102 |
| 1 | 1,25 × D 0,25 × D | 0,5 × D | 500 – 2000 | fz | 0,018 0,027 0,036 0,045 0,054 0,072 0,090 0,108 0,126 0,144 0,162 0,180 0,225 |
| 2 | 1,25 × D 0,25 × D | 0,5 × D | 500 – 1500 | fz | 0,016 0,024 0,032 0,041 0,049 0,065 0,081 0,097 0,113 0,130 0,146 0,162 0,203 |
N
| 3 | 1,25 × D 0,25 × D | 0,5 × D | 250 – 1000 | fz | 0,016 0,024 0,032 0,041 0,049 0,065 0,081 0,097 0,113 0,130 0,146 0,162 0,203 |
| 4 | 1,25 × D 0,25 × D | 0,5 × D | 100 – 750 | fz | 0,018 0,027 0,036 0,045 0,054 0,072 0,090 0,108 0,126 0,144 0,162 0,180 0,225 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
