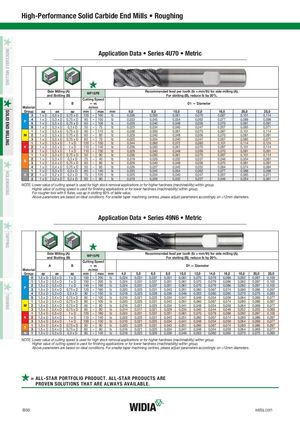

Application Data • Series 4U70 • Metric

Side Milling (A) Recommended feed per tooth (fz = mm/th) for side milling (A). WP15PE and Slotting (B) For slotting (B), reduce fz by 20%. Cutting Speed

	A	B	— vc	D1 — Diameter
Material			m/min

Group		ap	ae	ap	min		max	mm	6,0	8,0	10,0	12,0	16,0	20,0	25,0
	3	1 x D	0,5 x D	0,75 x D	120 – 160			fz	0,036	0,050	0,061	0,070	0,087	0,101	0,114
	4	1 x D	0,3 x D	0,75 x D	90	– 150		fz	0,033	0,045	0,054	0,062	0,077	0,088	0,098
P
	5	1 x D	0,5 x D	0,75 x D	60	– 100		fz	0,029	0,040	0,048	0,056	0,070	0,081	0,091
	6	1 x D	0,3 x D	0,3 x D	50	–	75	fz	0,025	0,034	0,040	0,047	0,057	0,065	0,071
	1	1 x D	0,5 x D	0,75 x D	90	– 115		fz	0,036	0,050	0,061	0,070	0,087	0,101	0,114
M	2	1 x D	0,5 x D	0,75 x D	60	–	80	fz	0,029	0,040	0,048	0,056	0,070	0,081	0,091
	3	1 x D	0,5 x D	0,75 x D	60	–	70	fz	0,025	0,034	0,040	0,047	0,057	0,065	0,071
	1	1 x D	0,5 x D	1 x D	120 – 150			fz	0,044	0,060	0,072	0,083	0,101	0,114	0,124
K	2	1 x D	0,5 x D	1 x D	110 – 140			fz	0,036	0,050	0,061	0,070	0,087	0,101	0,114
	3	1 x D	0,5 x D	1 x D	110 – 130			fz	0,029	0,040	0,048	0,056	0,070	0,081	0,091
	1	1 x D	0,3 x D	0,75 x D	50	–	90	fz	0,036	0,050	0,061	0,070	0,087	0,101	0,114
	2	1 x D	0,3 x D	0,3 x D	25	–	40	fz	0,019	0,026	0,032	0,037	0,046	0,054	0,061
S
	3	1 x D	0,4 x D	0,75 x D	60	–	80	fz	0,029	0,040	0,048	0,056	0,070	0,081	0,091
	4	1 x D	0,4 x D	0,75 x D	50	–	60	fz	0,026	0,037	0,045	0,052	0,064	0,074	0,084
	1	1 x D	0,3 x D	0,3 x D	80	– 140		fz	0,033	0,045	0,054	0,062	0,077	0,088	0,098
H	2	1 x D	0,2 x D	0,2 x D	70	– 120		fz	0,025	0,034	0,040	0,047	0,057	0,065	0,071
	3	1 x D	0,2 x D	0,2 x D	60	–	90	fz	0,019	0,026	0,032	0,037	0,046	0,054	0,061

NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. For rougher tool with 6 flutes, use ap in slotting 60% of table value. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.

Application Data • Series 49N6 • Metric

Side Milling (A) Recommended feed per tooth (fz = mm/th) for side milling (A). WP15PE and Slotting (B) For slotting (B), reduce fz by 20%. Cutting Speed

	A	B	— vc	D1 — Diameter
Material			m/min

Group		ap	ae ap	min		max mm		4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
	0	1,5 x D 0,5 x D	1 x D	150 – 200			fz	0,024	0,031	0,037	0,051	0,061	0,070	0,079	0,086	0,092	0,097	0,105
	1	1,5 x D 0,5 x D	1 x D	150 – 200			fz	0,024	0,031	0,037	0,051	0,061	0,070	0,079	0,086	0,092	0,097	0,105
	2	1,5 x D 0,5 x D	1 x D	140 – 190			fz	0,024	0,031	0,037	0,051	0,061	0,070	0,079	0,086	0,092	0,097	0,105
P
	3	1,5 x D 0,4 x D	0,75 x D	120 – 160			fz	0,020	0,025	0,031	0,043	0,051	0,060	0,067	0,074	0,080	0,086	0,097
	4	1,5 x D 0,3 x D	0,5 x D	90	– 150		fz	0,018	0,023	0,028	0,038	0,046	0,053	0,060	0,065	0,070	0,075	0,083
	5	1,5 x D 0,4 x D	0,75 x D	60	– 100		fz	0,016	0,021	0,025	0,034	0,041	0,048	0,054	0,059	0,064	0,069	0,077
	1	1,5 x D 0,4 x D	0,75 x D	80	– 100		fz	0,020	0,025	0,031	0,043	0,051	0,060	0,067	0,074	0,080	0,086	0,097
M	2	1,5 x D 0,4 x D	0,75 x D	60	–	80	fz	0,016	0,021	0,025	0,034	0,041	0,048	0,054	0,059	0,064	0,069	0,077
	3	1,5 x D 0,4 x D	0,75 x D	60	–	80	fz	0,014	0,017	0,021	0,029	0,034	0,040	0,044	0,048	0,052	0,055	0,060
	1	1,5 x D 0,5 x D	1 x D	120 – 160			fz	0,024	0,031	0,037	0,051	0,061	0,070	0,079	0,086	0,092	0,097	0,105
K	2	1,5 x D 0,4 x D	1 x D	110 – 140			fz	0,020	0,025	0,031	0,043	0,051	0,060	0,067	0,074	0,080	0,086	0,097
	3	1,5 x D 0,4 x D	1 x D	100 – 130			fz	0,016	0,021	0,025	0,034	0,041	0,048	0,054	0,059	0,064	0,069	0,077
	1	1,5 x D 0,4 x D	0,75 x D	50	–	90	fz	0,020	0,025	0,031	0,043	0,051	0,060	0,067	0,074	0,080	0,086	0,097
S
	3	1,5 x D 0,4 x D	0,75 x D	60	–	80	fz	0,016	0,021	0,025	0,034	0,041	0,048	0,054	0,059	0,064	0,069	0,077
H	1	1,5 x D 0,3 x D	0,3 x D	80	– 140		fz	0,018	0,023	0,028	0,038	0,046	0,053	0,060	0,065	0,070	0,075	0,083

NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.

= ALL-STAR PORTFOLIO PRODUCT. ALL-STAR PRODUCTS ARE

PROVEN SOLUTIONS THAT ARE ALWAYS AVAILABLE.
