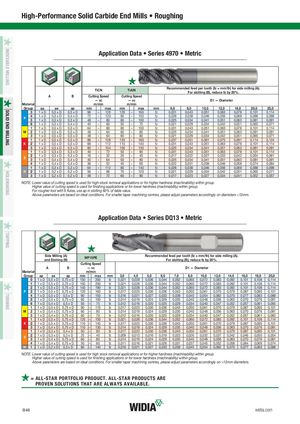

Application Data • Series 4970 • Metric

Recommended feed per tooth (fz = mm/th) for side milling (A). TiCN TiAlN For slotting (B), reduce fz by 20%.

A B Cutting Speed Cutting Speed

	— vc	— vc	D1 — Diameter
Material	m/min	m/min

Group		ap	ae	ap	min		max	min		max	mm	6,0	8,0	10,0	12,0	16,0	20,0	25,0
	3	1 x D	0,5 x D	0,5 x D	96	–	128	120	–	160	fz	0,031	0,043	0,051	0,063	0,078	0,101	0,114
	4	1 x D	0,3 x D	0,4 x D	72	–	120	90	–	150	fz	0,028	0,038	0,046	0,056	0,069	0,088	0,098
P
	5	1 x D	0,5 x D	0,5 x D	48	–	80	60	–	100	fz	0,025	0,034	0,041	0,051	0,063	0,081	0,091
	6	1 x D	0,3 x D	0,4 x D	40	–	60	50	–	75	fz	0,021	0,029	0,034	0,042	0,051	0,065	0,071
	1	1 x D	0,5 x D	0,5 x D	64	–	80	80	–	100	fz	0,031	0,043	0,051	0,063	0,078	0,101	0,114
M	2	1 x D	0,5 x D	0,5 x D	48	–	64	60	–	80	fz	0,025	0,034	0,041	0,051	0,063	0,081	0,091
	3	1 x D	0,5 x D	0,5 x D	48	–	64	60	–	80	fz	0,021	0,029	0,034	0,042	0,051	0,065	0,071
	1	1 x D	0,5 x D	0,5 x D	96	–	128	120	–	160	fz	0,037	0,051	0,061	0,075	0,091	0,114	0,124
K	2	1 x D	0,5 x D	0,5 x D	88	–	112	110	–	140	fz	0,031	0,043	0,051	0,063	0,078	0,101	0,114
	3	1 x D	0,5 x D	0,5 x D	80	–	104	100	–	130	fz	0,025	0,034	0,041	0,051	0,063	0,081	0,091
	1	1 x D	0,3 x D	0,3 x D	40	–	72	50	–	90	fz	0,031	0,043	0,051	0,063	0,078	0,101	0,114
	2	1 x D	0,3 x D	0,3 x D	16	–	32	20	–	40	fz	0,017	0,022	0,027	0,033	0,042	0,054	0,061
S
	3	1 x D	0,4 x D	0,4 x D	40	–	64	50	–	80	fz	0,025	0,034	0,041	0,051	0,063	0,081	0,091
	4	1 x D	0,4 x D	0,4 x D	36	–	52	45	–	65	fz	0,022	0,031	0,038	0,046	0,058	0,074	0,084
	1	1 x D	0,3 x D	0,3 x D	64	–	112	80	–	140	fz	0,028	0,038	0,046	0,056	0,069	0,088	0,098
H	2	1 x D	0,2 x D	0,2 x D	56	–	96	70	–	120	fz	0,021	0,029	0,034	0,042	0,051	0,065	0,071
	3	1 x D	0,2 x D	0,2 x D	48	–	72	60	–	90	fz	0,017	0,023	0,027	0,034	0,041	0,052	0,057

NOTE: Lower value of cutting speed is used for high-stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. For rougher tool with 6 flutes, use ap in slotting 60% of table value. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on diameters >12mm.

Application Data • Series DQ13 • Metric

Side Milling (A) Recommended feed per tooth (fz = mm/th) for side milling (A). WP15PE and Slotting (B) For slotting (B), reduce fz by 20%. Cutting Speed

	A	B	— vc	D1 — Diameter
Material			m/min

Group		ap	ae ap	min		max	mm	3,0	4,0	5,0	6,0	7,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
	0	1 x D 0,5 x D 0,75 x D		150 –		200	fz	0,021	0,028	0,036	0,044	0,052	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	1	1 x D 0,5 x D 0,75 x D		150 –		200	fz	0,021	0,028	0,036	0,044	0,052	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	1 x D 0,5 x D 0,75 x D		140 –		190	fz	0,021	0,028	0,036	0,044	0,052	0,060	0,072	0,083	0,092	0,101	0,108	0,114
P	3	1 x D 0,5 x D 0,75 x D		120 –		160	fz	0,017	0,023	0,030	0,036	0,043	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	4	1 x D 0,5 x D	0,5 x D	90	–	150	fz	0,016	0,021	0,027	0,033	0,039	0,045	0,054	0,062	0,070	0,077	0,083	0,088
	5	1 x D 0,5 x D 0,75 x D		60	–	100	fz	0,014	0,019	0,024	0,029	0,035	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	6	1 x D 0,4 x D	0,5 x D	50	–	75	fz	0,012	0,016	0,020	0,025	0,029	0,034	0,040	0,047	0,052	0,057	0,061	0,065
	1	1 x D 0,5 x D 0,75 x D		90	–	115	fz	0,017	0,023	0,030	0,036	0,043	0,050	0,061	0,070	0,079	0,087	0,095	0,101
M	2	1 x D 0,4 x D 0,75 x D		60	–	80	fz	0,014	0,019	0,024	0,029	0,035	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	3	1 x D 0,4 x D 0,75 x D		60	–	70	fz	0,012	0,016	0,020	0,025	0,029	0,034	0,040	0,047	0,052	0,057	0,061	0,065
	1	1 x D 0,5 x D 0,75 x D		120 –		150	fz	0,021	0,028	0,036	0,044	0,052	0,060	0,072	0,083	0,092	0,101	0,108	0,114
K	2	1 x D 0,5 x D 0,75 x D		110 –		140	fz	0,017	0,023	0,030	0,036	0,043	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	3	1 x D 0,4 x D 0,75 x D		110 –		130	fz	0,014	0,019	0,024	0,029	0,035	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	1	1 x D 0,3 x D	0,4 x D	50	–	90	fz	0,017	0,023	0,030	0,036	0,043	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	1 x D 0,3 x D	0,3 x D	25	–	40	fz	0,009	0,013	0,016	0,019	0,023	0,026	0,032	0,037	0,042	0,046	0,050	0,054
S
	3	1 x D 0,4 x D 0,75 x D		60	–	80	fz	0,014	0,019	0,024	0,029	0,035	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	4	1 x D 0,4 x D 0,75 x D		50	–	60	fz	0,011	0,016	0,021	0,026	0,031	0,037	0,045	0,052	0,058	0,064	0,069	0,074
H	1	1 x D 0,2 x D	0,3 x D	80	–	140	fz	0,016	0,021	0,027	0,033	0,039	0,045	0,054	0,062	0,070	0,077	0,083	0,088

NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.

= ALL-STAR PORTFOLIO PRODUCT. ALL-STAR PRODUCTS ARE

PROVEN SOLUTIONS THAT ARE ALWAYS AVAILABLE.
