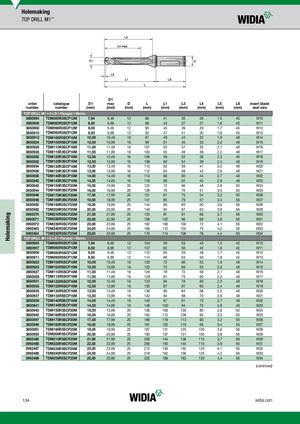

Holemaking TOP DRILL M1™ D1 order catalogue D1 max D L L1 L3 L4 L5 LS insert blade number number (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) seat size TOP DRILL M1 • 3 x D • Flanged • Metric 3850904 TDM080R3SCF12M 7,94 8,49 12 86 41 35 26 1,5 45 W10 3850906 TDM085R3SCF12M 8,50 8,99 12 88 43 37 27 1,6 45 W11 3850908 TDM090R3SCF12M 9,00 9,49 12 90 45 39 29 1,7 45 W12 3850910 TDM095R3SCF12M 9,50 9,99 12 92 47 41 30 1,8 45 W13 3850912 TDM100R3SCF16M 10,00 10,49 16 97 49 43 32 1,9 48 W14 3850924 TDM105R3SCF16M 10,50 10,99 16 99 51 45 33 2,0 48 W15 3850926 TDM110R3SCF16M 11,00 11,49 16 101 53 47 35 2,1 48 W16 3850928 TDM115R3SCF16M 11,50 11,99 16 103 55 49 36 2,2 48 W17 3850930 TDM120R3SCF16M 12,00 12,49 16 106 58 52 38 2,3 48 W18 3850932 TDM125R3SCF16M 12,50 12,99 16 108 60 54 39 2,4 48 W19 3850934 TDM130R3SCF16M 13,00 13,49 16 110 62 56 41 2,5 48 W20 3850936 TDM135R3SCF16M 13,50 13,99 16 112 64 58 42 2,6 48 W21 3850938 TDM140R3SCF16M 14,00 14,49 16 114 66 60 44 2,7 48 W22 3850940 TDM145R3SCF16M 14,50 14,99 16 116 68 62 45 2,8 48 W23 3850942 TDM150R3SCF20M 15,00 15,99 20 122 72 66 48 2,8 50 W24 3850944 TDM160R3SCF20M 16,00 16,99 20 126 76 70 51 3,0 50 W25 3850946 TDM170R3SCF20M 17,00 17,99 20 131 81 75 54 3,2 50 W26 3850948 TDM180R3SCF25M 18,00 18,99 25 141 85 79 57 3,4 56 W27 3850950 TDM190R3SCF25M 19,00 19,99 25 144 89 83 60 3,6 56 W28 3850952 TDM200R3SCF25M 20,00 20,99 25 149 93 87 63 3,8 56 W29 3992070 TDM210R3SCF25M 21,00 21,99 25 153 97 91 66 3,7 56 W30 3992071 TDM220R3SCF25M 22,00 22,99 25 158 102 96 69 3,9 56 W31 3992072 TDM230R3SCF25M 23,00 23,99 25 162 106 100 72 4,1 56 W32 3992483 TDM240R3SCF25M 24,00 24,99 25 166 110 104 75 4,2 56 W33 3992484 TDM250R3SCF25M 25,00 25,99 25 170 114 108 78 4,4 56 W34 TOP DRILL M1 • 5 x D • Flanged • Metric 3850905 TDM080R5SCF12M 7,94 8,49 12 104 59 53 43 1,5 45 W10 3850907 TDM085R5SCF12M 8,50 8,99 12 107 62 56 45 1,6 45 W11 3850909 TDM090R5SCF12M 9,00 9,49 12 110 65 59 48 1,7 45 W12 3850911 TDM095R5SCF12M 9,50 9,99 12 114 69 63 50 1,8 45 W13 3850923 TDM100R5SCF16M 10,00 10,49 16 120 72 66 53 1,9 48 W14 3850925 TDM105R5SCF16M 10,50 10,99 16 123 75 69 55 2,0 48 W15 3850927 TDM110R5SCF16M 11,00 11,49 16 126 78 72 58 2,1 48 W16 3850929 TDM115R5SCF16M 11,50 11,99 16 129 81 75 60 2,2 48 W17 3850931 TDM120R5SCF16M 12,00 12,49 16 132 84 78 63 2,3 48 W18 3850933 TDM125R5SCF16M 12,50 12,99 16 135 87 81 65 2,4 48 W19 3850935 TDM130R5SCF16M 13,00 13,49 16 138 90 84 68 2,5 48 W20 3850937 TDM135R5SCF16M 13,50 13,99 16 142 94 88 70 2,6 48 W21 3850939 TDM140R5SCF16M 14,00 14,49 16 145 97 91 73 2,7 48 W22 3850941 TDM145R5SCF16M 14,50 14,99 16 148 100 94 75 2,8 48 W23 3850943 TDM150R5SCF20M 15,00 15,99 20 156 106 100 80 2,8 50 W24 3850945 TDM160R5SCF20M 16,00 16,99 20 162 112 106 85 3,0 50 W25 3850947 TDM170R5SCF20M 17,00 17,99 20 169 119 113 90 3,2 50 W26 3850949 TDM180R5SCF25M 18,00 18,99 25 181 125 119 95 3,4 56 W27 3850951 TDM190R5SCF25M 19,00 19,99 25 187 131 125 100 3,6 56 W28 3850953 TDM200R5SCF25M 20,00 20,99 25 193 137 131 105 3,8 56 W29 3992485 TDM210R5SCF25M 21,00 21,99 25 200 144 138 110 3,7 56 W30 3992486 TDM220R5SCF25M 22,00 22,99 25 206 150 144 115 3,9 56 W31 3992487 TDM230R5SCF25M 23,00 23,99 25 212 156 150 120 4,1 56 W32 3992488 TDM240R5SCF25M 24,00 24,99 25 218 162 156 125 4,2 56 W33 3992489 TDM250R5SCF25M 25,00 25,99 25 225 169 163 130 4,4 56 W34 (continued) 134 widia.com Holemaking
