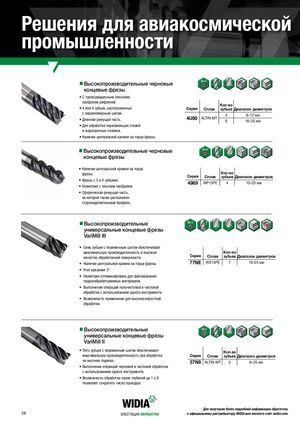

Решения для авиакосмической
промышленности
nnВысокопроизводительные черновые
концевые фрезы
- С трапецеидальным (плоским) профилем рифлений.
Кол-во
4 или 6 зубьев, расположенных Серия Сплав зубьев Диапазон диаметров
неравномерным шагом. 4 6–12 мм
Длинная режущая часть. 4U80 ALTIN-MT
6 16–25 мм
- Для обработки нержавеющих сталей и жаропрочных сплавов.
- Наличие центральной кромки на торце фрезы.
nnВысокопроизводительные черновые
концевые фрезы
- Наличие центральной кромки на торце фрезы. Кол-во
Серия Сплав зубьев Диапазон диаметров
- Фрезы 3 и 4 зубьями. 4969
WP15PE 4 10–25 мм
- Геометрия плоским профилем.
- Сферическая режущая часть, на которой также расположен стружкоделительный профиль.
nnВысокопроизводительные
универсальные концевые фрезы
VariMill III
- Семь зубьев переменным шагом обеспечивают максимальную производительность и высокое Кол-во
| качество обработанной поверхности. | Серия | Сплав | зубьев Диапазон диаметров | ||
| • Наличие центральной кромки на торце фрезы. | 77NE | WS15PE | 7 | 10–25 мм |
- Угол врезания 3°.
- Геометрия оптимизирована для фрезерования труднообрабатываемых материалов.
- Выполнение операций получистовой и чистовой обработки использованием одного инструмента.
- Возможность применения для высокоскоростной обработки.
nnВысокопроизводительные
универсальные концевые фрезы
VariMill II
- Пять зубьев переменным шагом обеспечивают Кол-во
| максимальную производительность при обработке | Серия | Сплав | зубьев Диапазон диаметров | ||
| на высоких подачах. | 57N8 | ALTIN-MT | 5 | 6–25 мм |
- Выполнение операций черновой и чистовой обработки
- использованием одного инструмента.
- Возможность обработки пазов глубиной до 1 x D позволяет сократить число проходов.
