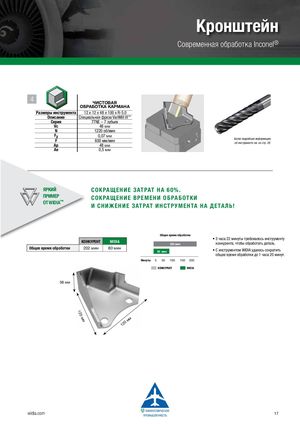

Кронштейн

Современная обработка Inconel®

4

ЧИСТОВАЯ ОБРАБОТКА КАРМАНА Размеры инструмента 12 x 12 x 48 x 100 x R-5.0 Описание Специальная фреза VariMill III™ Серия 77NE – 7 зубьев Vc 46 мм N 1220 об/мин Fz 0,07 мм

F600 мм/минБолее подробную информацию
Ap48 ммоб инструменте см. на стр. 28.

Ae 0,5 мм

ЯРКИЙ СОКРАЩЕНИЕ ЗАТРАТ НА 60%.

ПРИМЕР СОКРАЩЕНИЕ ВРЕМЕНИ ОБРАБОТКИ

ОТ WIDIA™ И СНИЖЕНИЕ ЗАТРАТ ИНСТРУМЕНТА НА ДЕТАЛЬ!

КОНКУРЕНТ WIDIA

Общее время обработки 202 мин 80 мин

58 мм

Общее время обработки 202 мин 80 мин Минуты 0 50 100 150 200 КОНКУРЕНТ WIDIA

  • 3 часа 22 минуты требовалось инструменту конкурента, чтобы обработать деталь.
  • С инструментом WIDIA удалось сократить общее время обработки до 1 часа 20 минут.

120 мм

мм 120
