Общий каталог Walter 2017 - страница 997

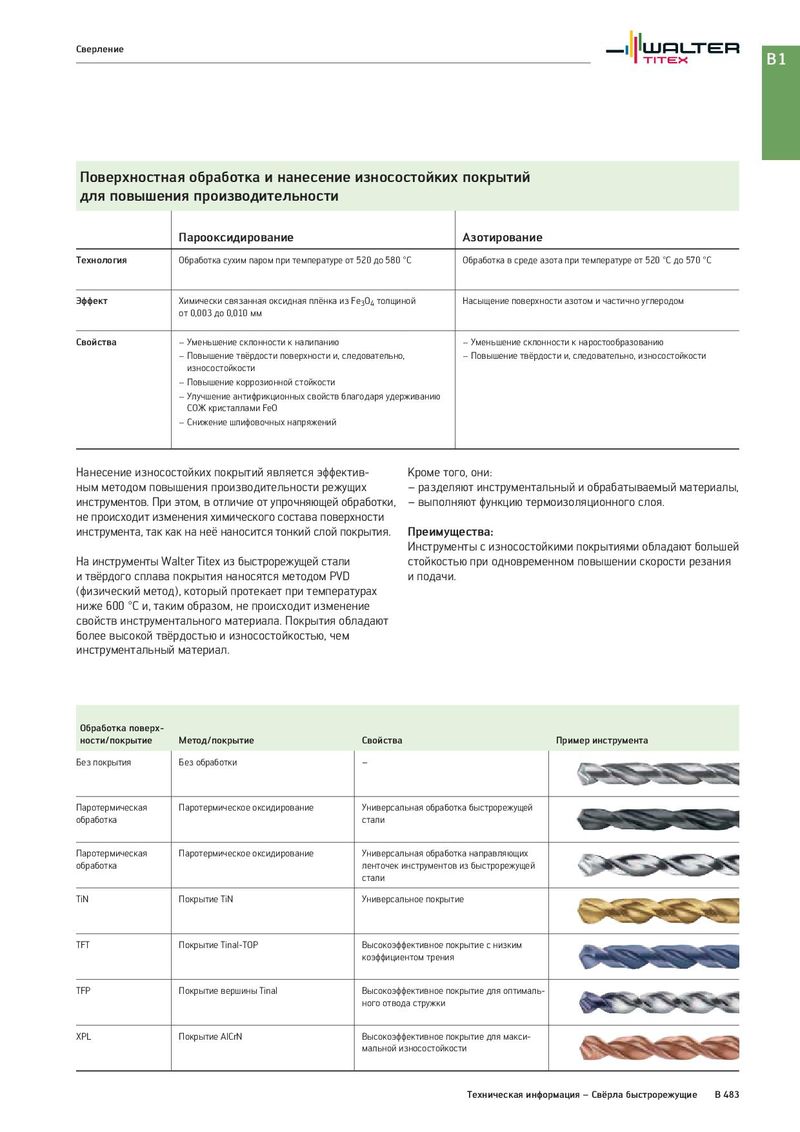

Сверление B1 Поверхностная обработка и нанесение износостойких покрытий для повышения производительности Парооксидирование Азотирование Технология Обработка сухим паром при температуре от 520 до 580 °C Обработка в среде азота при температуре от 520 °C до 570 °C Эффект Химически связанная оксидная плёнка из Fe3O4 толщиной Насыщение поверхности азотом и частично углеродом от 0,003 до 0,010 мм Свойства − Уменьшение склонности к налипанию − Уменьшение склонности к наростообразованию − Повышение твёрдости поверхности и, следовательно, − Повышение твёрдости и, следовательно, износостойкости износостойкости − Повышение коррозионной стойкости − Улучшение антифрикционных свойств благодаря удерживанию СОЖ кристаллами FeO − Снижение шлифовочных напряжений Нанесение износостойких покрытий является эффектив- Кроме того, они: ным методом повышения производительности режущих – разделяют инструментальный и обрабатываемый материалы, инструментов. При этом, в отличие от упрочняющей обработки, – выполняют функцию термоизоляционного слоя. не происходит изменения химического состава поверхности инструмента, так как на неё наносится тонкий слой покрытия. Преимущества: Инструменты с износостойкими покрытиями обладают большей На инструменты Walter Titex из быстрорежущей стали стойкостью при одновременном повышении скорости резания и твёрдого сплава покрытия наносятся методом PVD и подачи. (физический метод), который протекает при температурах ниже 600 °C и, таким образом, не происходит изменение свойств инструментального материала. Покрытия обладают более высокой твёрдостью и износостойкостью, чем инструментальный материал. Обработка поверх- ности/покрытие Метод/покрытие Свойства Пример инструмента Без покрытия Без обработки – Паротермическая Паротермическое оксидирование Универсальная обработка быстрорежущей обработка стали Паротермическая Паротермическое оксидирование Универсальная обработка направляющих обработка ленточек инструментов из быстрорежущей стали TiN Покрытие TiN Универсальное покрытие TFT Покрытие Tinal-TOP Высокоэффективное покрытие с низким коэффициентом трения TFP Покрытие вершины Tinal Высокоэффективное покрытие для оптималь- ного отвода стружки XPL Покрытие AlCrN Высокоэффективное покрытие для макси- мальной износостойкости Техническая информация – Свёрла быстрорежущие B 483
